消防弱電短路故障現象總結詳解

01前言:

       作為一名從事這個行業20年以上的老消防人我把這些年工作的經驗總結歸納，給大家分享，上節我寫了火災自動報警系統斷路故障現象。今天說說系統短路故障常見現象。在做有關消防知識公眾號這些日子里我深刻的明白了小眾的公眾號做起來不容易，每天要想明天還能更新什么？人力總有窮盡時，希望看到以下知識感覺有幫助的朋友給點打賞，加油打氣努力做下去。謝謝大家！

02火災自動報警系統短路故障:

      上節說啦，“消防弱電離不了電學范疇。在電學電路里故障常見三大類型；斷路、短路、接地”。

消防報警主機從中控室的回路板到現場設備都是由電路連接，火災報警主機的80%到90%故障現象都是由電路引起。

短路:

定義:是指電源從報警主機回路板處發出，經過信號線正極輸送到負荷(現場煙感、手報等)，再通過信號線負極回流到報警主機回路板，在這個過程中電源出現未到達負荷(現場煙感，手報等)信號線正極與負極直接通路的現象叫短路。

消防設備短路故障常見現象:

       在火災自動報警系統發生短路時常表現為大面積設備報故障甚至整條回路所帶設備都報故障的現象。

03超負荷短路現象:

超負荷短路現象:設計規范，回路總線每只總線短路隔離模塊保護的火災探測器、手動報警按鈕、模塊等消防設備的總數不超過32點；現今各主流產品生產商總線短路隔離模塊設計動作電流普遍為100mA左右，而每只設備(煙感、手報等)的靜態監視電流為1.5~2mA(這電流不同廠家不同類型靜態電流不同)。32點總負荷靜態監視所需電流在50mA上下，當我們重新開關火災報警主機時如總線短路隔離模塊所帶設備超過32點，那么啟動主機時瞬間的啟動電流大概是工作電流的2倍，50mA的2倍就超過了總線短路隔離模塊動作電流100mA了，總線短路隔離模塊就會動作，出現超負荷短路假象。所以工程上每只總線短路隔離模塊所帶設備最好不要超過32點，當發現測量回路線沒有短路，隔離模塊莫名動作就有可能是這種情況。

       如果工程已經成形，每當重新啟動火災報警主機出現部分隔離模塊動作報故障時，我們只需到隔離模塊處把隔離模塊拆下重新安裝回去就會恢復正常。

04消防信號總線干線短路:

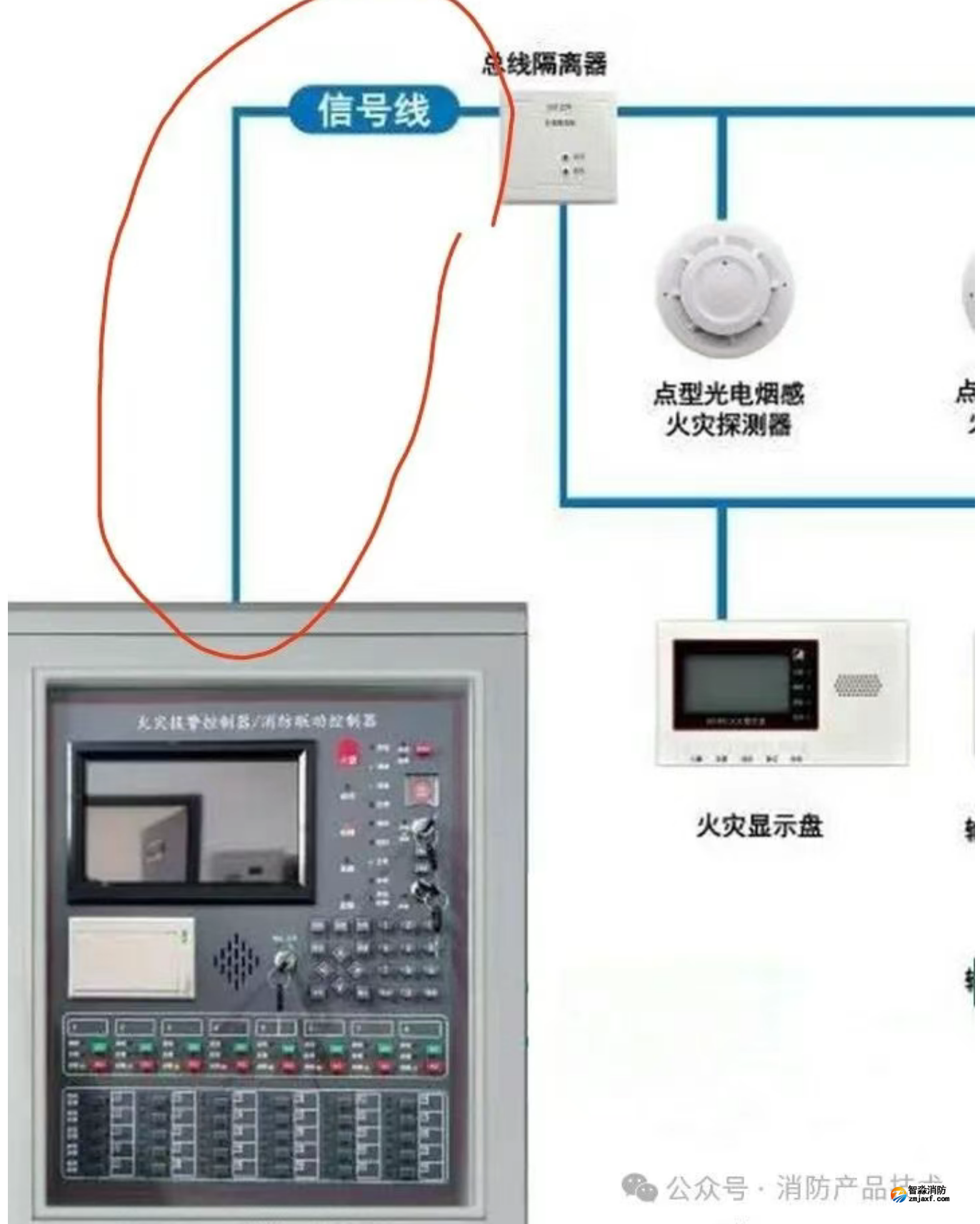

消防信號總線干線短路:消防總線干線是指火災報警主機回路板引出的信號總線到現場建筑物所設的總線短路隔離模塊間線路。(如下面)當然每條信號回路總線不止接一只總線短路隔離模塊。(一般5至6個)

這段干線是沒有保護設備的，一旦出現短路，信號總線電流過載，整條回路所有設備都會報故障。部分設備生產廠商的回路板設計有主動斷開回路供電功能，當我們用萬用表測回路電壓時是沒有回路電壓的。只有排除短路故障重新復位消防主機回路板才會恢復供電；

然而并不是所有品牌設備生產商回路板都有此功能，有的在出現信號總線干線短路時回路板仍然在工作，這就需要我們及時斷開回路板處信號總線排除短路故障，否則回路板長時間過載工作會燒壞回路板。

05消防信號總線支線短路:

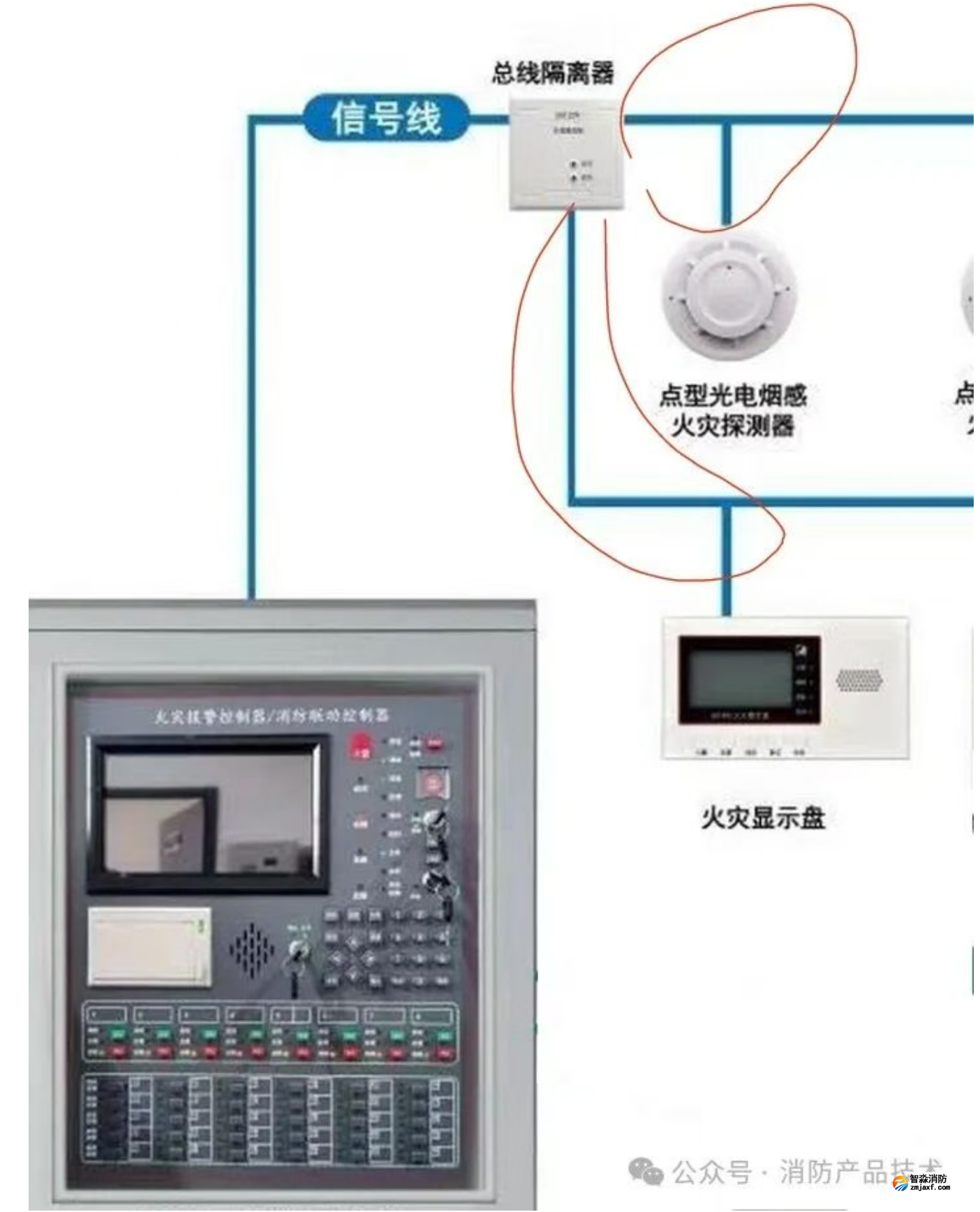

消防信號總線支線:是指我們所設的建筑物內總線短路隔離模塊到現場設備(煙感、手報等)間的線路。(如下圖)

信號總線支線出現短路典型表現為總線短路隔離模塊動作，動作指示燈(紅色)常亮，這只總線短路隔離模塊所配接的所有現場設備都會在消防主機上報故障。在這條回路總線上所配接其它總線短路隔離模塊的設備正常運行。我們只需把短路支線短路點排除設備就會恢復正常工作。

06二次線路短路:

是指現場的輸入模塊、輸出模塊、輸入輸出模塊、廣播模塊、消防電話模塊等與現場的信號蝶閥、壓力開關、排煙閥、防火閥、雨淋閥、放氣閥、喇叭等之間線路短路故障。

二次線路出現短路，消防主機會顯示所出問題的設備地址信息，如:切電模塊反饋線短路會報某個地址切電反饋信息、排煙風機聯動模塊反饋線短路會報排煙風機反饋、壓力開關模塊會報壓力開關反饋、防火閥會報防火閥反饋(或叫回答)等。一些聯動模塊的輸出線(如輸出模塊、輸入輸出模塊)出現短路會報故障，一些品牌不設檢線功能的是不會報的，像有的品牌設備商輸出模塊、輸入輸出模塊出廠時配有二極管要求在輸出線(控制線)的正極串接，防止控制的電感器件在停止時反向電流過大擊壞模塊，一旦二極管損壞會報故障。

廣播模塊二次線路配接的是喇叭，大部分廠商是設不檢線的不會報故障當出現短路，消防廣播工作時無法正常工作。設了檢線功能的會報故障。

消防電話模塊二次線短路，消防電話主機會一直報通話，消防電話模塊工作指示燈常亮。

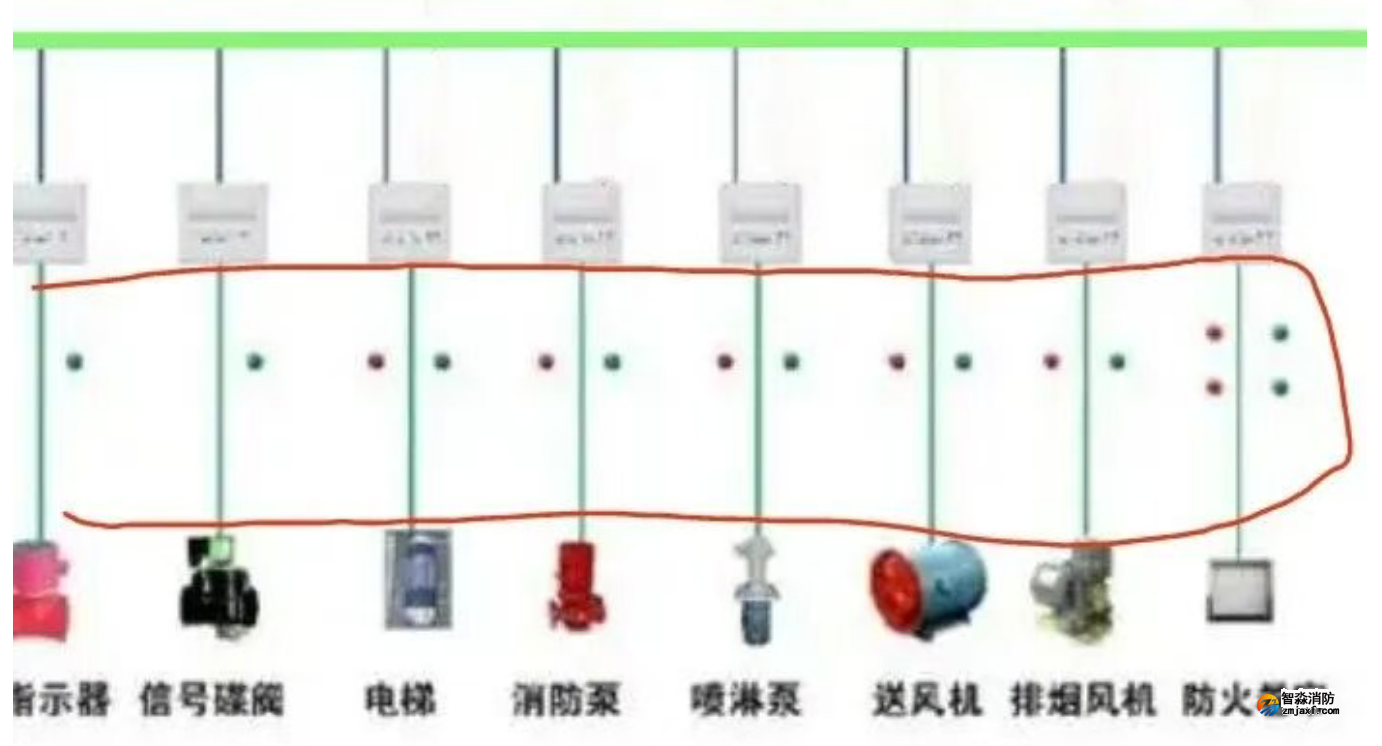

07硬拉直啟線路短路:

硬拉直啟線是指消防主機的消防聯動控制器(多線盤)到現場控制設備間的線路。如消防泵、噴淋泵、雨淋閥、放氣閥、排煙風機、送風機等。

這條線目前各品牌生產商也不統一，有的是要求4根線即一組控制線、一組反饋線；有點三根線即一根控制線、一根反饋線、一根公共線；有的兩根線一正一負。

兩根線的出現短路會報故障(多線盤故障燈亮)，

三根線的反饋線與公共線短路會報反饋(多線盤反饋指示亮)，控制線與公共線短路會報啟動(多線盤啟動指示燈亮)，控制線與反饋線短路會報故障(多線盤故障燈亮)。

四根線的控制正極與控制負極短路會報啟動(多線盤啟動指示燈亮)，反饋線正極與反饋負極短路會報反饋(多線盤反饋指示燈亮，控制線正負或反饋線正極與其它線短路會報故障(多線盤故障指示燈亮)。

08現場設備內部或主機板卡內部短路:

出現這種短路故障現象基本表現與上節說的設備內部斷路區別不大，請參考上節。

關于火災報警系統短路故障經驗我就講完了，沒有理解或我寫的有不全之處歡迎朋友們留言溝通交流。下篇我再說火災報警系統接地故障。
