消防水池通氣管、呼吸管、溢流水管的區別及應用？

通氣管、呼吸管、溢流水管是消防水池重要的三條管，根據《消防給水及消火栓系統技術規范》GB50974-2014 >

4.3.9 消防水池的出水、排水和水位應符合下列規定：3 消防水池應設置溢流水管和排水設施，并應采用間接排水。

4.3.10 消防水池的通氣管和呼吸管等應符合下列規定：1 消防水池應設置通氣管；2 消防水池通氣管、呼吸管和溢流水管等應采取防止蟲鼠等進入消防水池的技術措施。

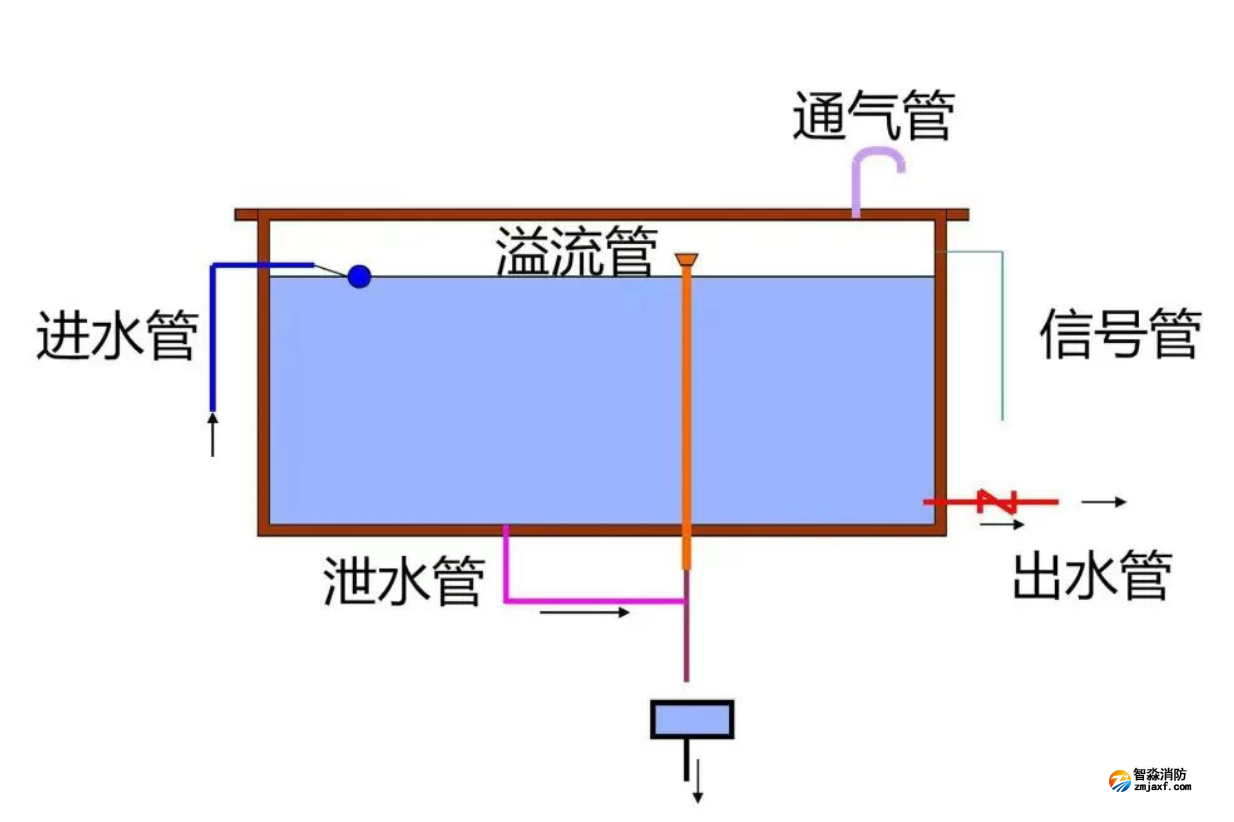

消防水池中這三根管道都基于簡單的物理規律，但解決的問題各不相同，此篇以此為探討！

一、通氣管：氣壓平衡器（必需）

核心原理： 連通大氣，維持池內氣壓與大氣壓平衡。

作用機制：

抽水時（產生負壓）： 當消防泵啟動，池內水位下降。如果沒有通氣管，水面上的空氣體積增大，氣壓會低于外部大氣壓，形成負壓。這可能導致水池頂板被大氣壓壓得向內變形、裂縫，或嚴重時導致水泵“氣蝕”甚至抽不上水。通氣管的存在，讓外部空氣能及時進入，填補水減少留下的空間，平衡內外氣壓。

補水時（產生正壓）： 當向水池注水時，水位上升，壓縮水面上的空氣。如果沒有通氣管，空氣壓力會高于大氣壓，形成正壓，可能將頂板拱起或損壞密封結構。通氣管讓多余的空氣得以排出，釋放正壓。

原理簡圖：

水池抽水 -> 水位下降 -> 內部氣壓降低（< 大氣壓） -> 外部空氣通過通氣管進入 -> 氣壓恢復平衡

水池補水 -> 水位上升 -> 內部氣壓升高（> 大氣壓） -> 內部空氣過通氣管排出 -> 氣壓恢復平衡

二、呼吸管：空氣優化器（非必需，優化用）

核心原理： 利用溫差（熱壓差）驅動空氣自然對流，實現池內空氣更新。

作用機制：

構造： 通常由一高一低兩根管道組成，高端伸入水池上部（接近頂板），低端伸入水池下部（但高于最高水位）。

循環驅動（“煙囪效應”）： 當水池內空氣溫度高于外部環境溫度時（例如夏季，或水池在室內），熱空氣密度小，會上升。熱空氣從高端管排出池外。為了填補排出的空氣，外部較冷的空氣則通過低端管被吸入水池下部。

形成循環： 這一過程持續進行，在溫差驅動下，形成了一個緩慢但持續的空氣對流循環。高端管有時會安裝一個“呼吸閥”，允許空氣單向排出，防止外部空氣反向倒灌。

原理簡圖：

池內空氣溫度高 -> 熱空氣上升 -> 從高端呼吸管排出->  外部冷空氣補充 <- 從低端呼吸管吸入

本質： 相當于一個被動的“換氣扇”，通過自然對流驅散水池內的潮濕、悶熱和可能的有害氣體（如消毒副產物），防止水質因空氣滯留而腐壞、滋生微生物。它不是結構安全所必需，而是水質維護的優化措施。

三、溢流管：水位安全閥（必需）

核心原理： 連通器原理，提供一條固定的、無動力的排水通道，將水位控制在設計最高點。

作用機制：

設定固定水位線： 溢流管的進水口（喇叭口）高度被精確設定為水池的最高設計水位。

自動泄流： 當來水量（如自動補水、雨水）大于出水量時，水池水位上升。一旦水位觸及溢流管進水口，根據連通器原理，多余的水會自然地、無需任何動力地通過管道流出。

防止溢滿： 這個過程持續進行，只要來水超過水池容量，溢流就會發生，從而永遠將實際水位控制在最高設計水位線或略低的位置，防止水池漫頂。

高位消防水箱溢流管的設置要求？根據消防給水及消火栓系統技術規范 GB50974-2014 >5.2.6 高位消防水箱應符合下列規定：8 溢流管的直徑不應小于進水管直徑的2倍，且不應小于DN100，溢流管的喇叭口直徑不應小于溢流管直徑的1.5倍～2.5倍；

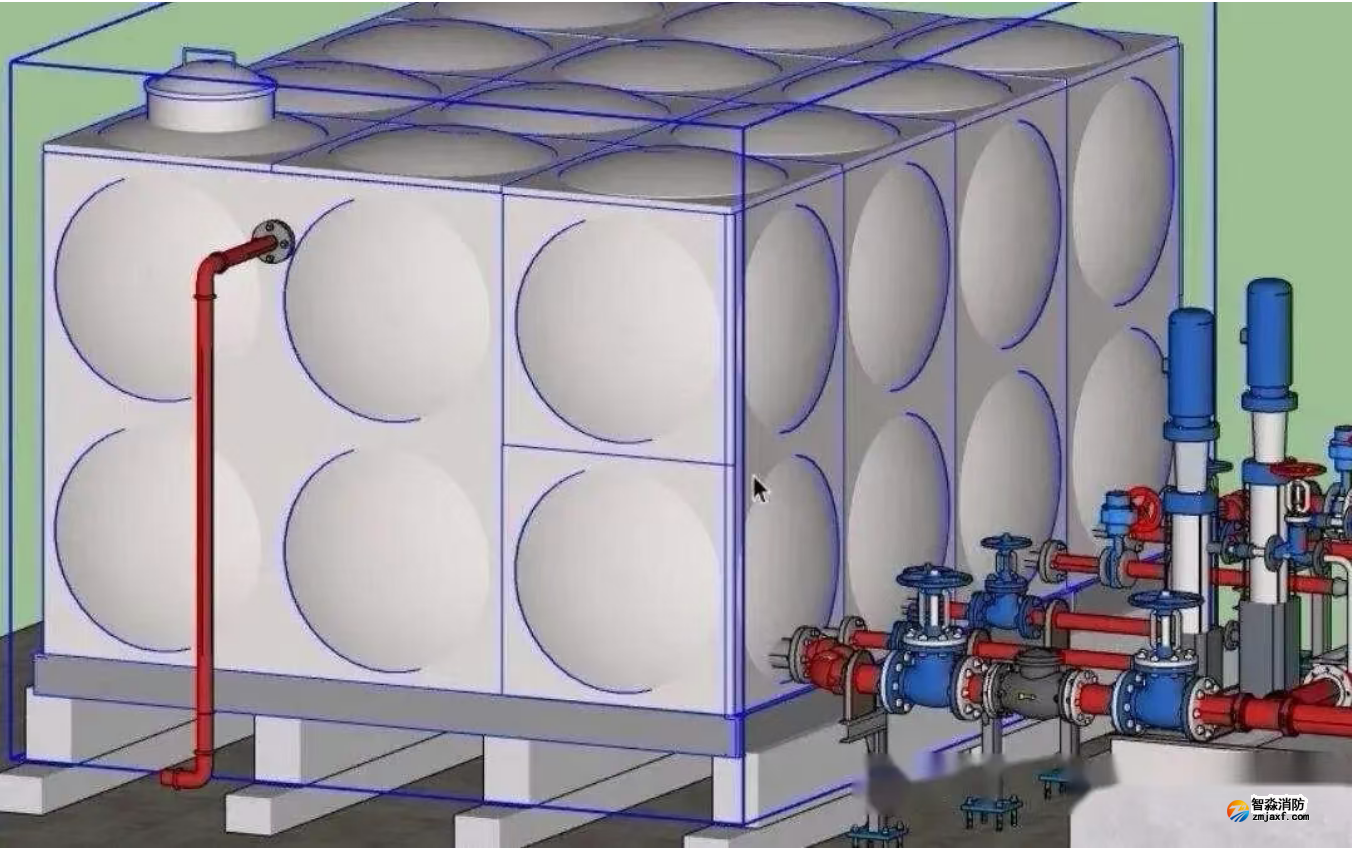

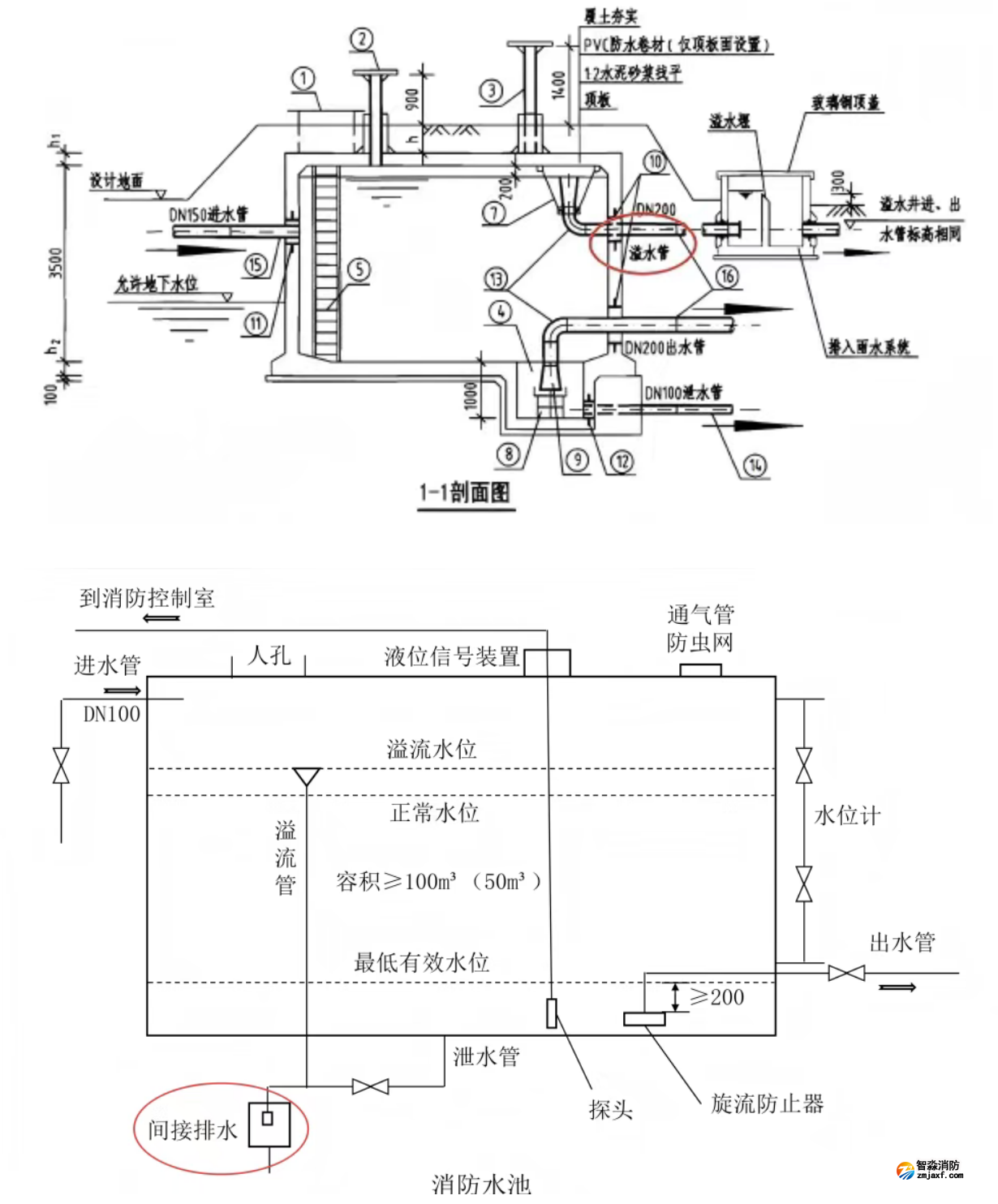

關鍵設計原理——“間接排水”：

溢流管末端嚴禁直接接入下水道。必須與排水溝、集水井之間留有空氣間隙（通常為管徑的2-5倍）。

原理： 這是為了防止市政排水管道或建筑排水管中的污水、臭氣、害蟲通過溢流管倒灌回消防水池，污染寶貴的消防水源。空氣間隙是一個物理隔離屏障。

原理簡圖：

來水過多 -> 水位升至溢流口 -> 多余水自動流入溢流管-> 經空氣間隙排入排水系統-> 水位穩定在最高設計水位

本質： 相當于水池上一個永不關閉的“泄洪道”，是保障容積安全的被動式、機械式保險裝置。

總結對比

簡單來說：通氣管讓水池“能呼吸”，保結構；呼吸管讓水池“換好氣”，保水質；溢流管讓水池“不喝撐”，保容積。這三者協同工作，從不同物理層面確保了消防水池能長期、安全、可靠地儲存足量的消防用水。

消防水池的通氣管、呼吸管和溢流管雖然都是消防水池的重要附屬管道，但它們?cè)诠δ堋⒔Y(jié)構和工作原理上各有專攻。下面這個表格匯總了它們的核心區別：

應用提示與規范要點

在實際設計和施工中，除了理解各自的作用，還需注意以下幾點：

遵循規范要求：根據國家強制規范《消防設施通用規范》(GB 55036-2022)，消防設施的設計、施工和驗收必須嚴格執行現行標準。這意味著管道設置需符合《消防給水及消火栓系統技術規范》(GB 50974-2014)等具體標準，例如消防水池必須設置通氣管。

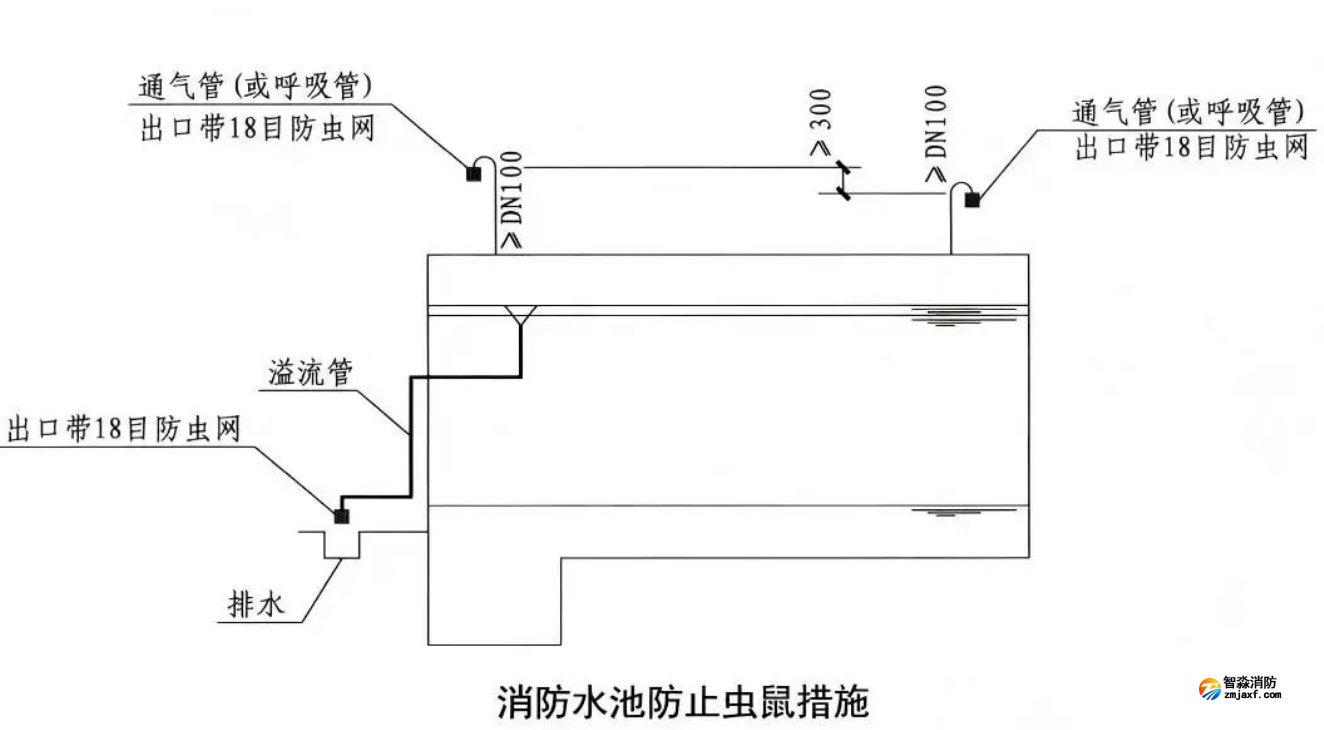

關注共通性技術措施：無論是通氣管、呼吸管還是溢流管，其管口都必須采取防止蟲鼠等生物進入水池的技術措施。同時，溢流管和泄水管嚴禁與生活或生產排水系統直接相連，必須采用間接排水，避免污染池水。

特殊情況處理：當消防水池的檢修人孔設在側壁并通向消防泵房，且人孔門采用百葉窗形式時，良好的通風條件可能使得無需再單獨設置通氣管。這需要根據具體設計并與規范核對確定。

總結

簡單來說，可以這樣理解它們的分工：通氣管是“氣壓平衡器”，保障呼吸順暢；呼吸管是“空氣優化器”（非必須），提升空氣質量；溢流管是“水位安全閥”，杜絕滿溢風險。
