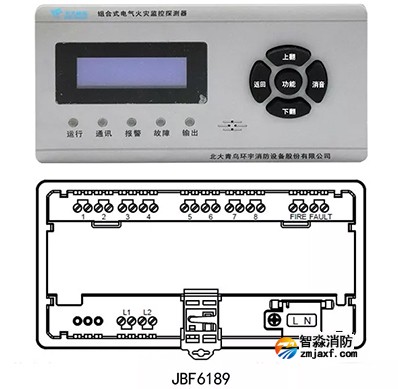

JBF6189是一款8路組合式電氣火災監控探測器，探測器可連接8路傳感器，可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器。需要配接電氣火災監控設備使用，通過無極性二總線與監控設備主機通訊。

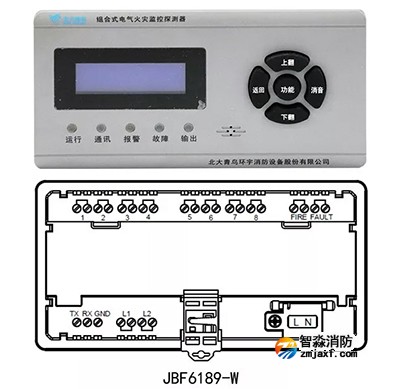

　　JBF6189-W是一款具有通訊擴展功能的8路組合式電氣火災監控探測器。探測器可連接8路傳感器，可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器。需要配接電氣火災監控設備使用，通過無極性二總線與監控設備主機通訊。

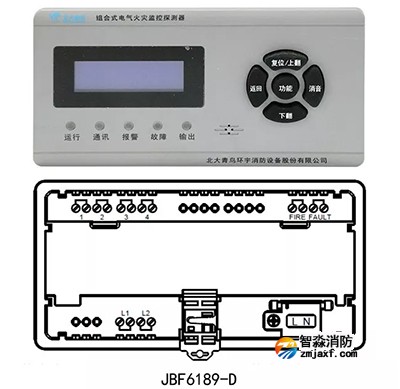

　　JBF6189-D是一款4路獨立式電氣火災監控探測器。探測器可連接4路傳感器，每路通道所連接的傳感器類型都包括剩余電流互感器、溫度傳感器和電流互感器。探測器可獨立使用。

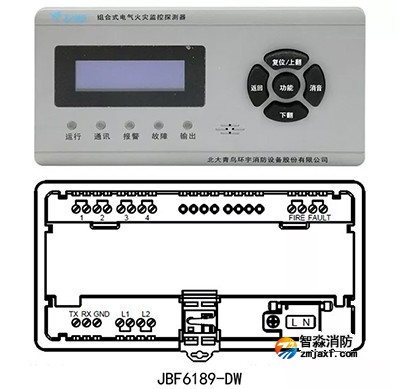

　　JBF6189-DW是一款具有通訊擴展功能的4路獨立式電氣火災監控探測器，探測器可連接4路傳感器，每路通道所連接的傳感器類型可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器。探測器可獨立使用。

　　主要技術參數

　　主要功能

　　1.探測器和監控設備采用無極性兩總線制連接方式，通訊穩定可靠，布線簡便。

　　2.探測器本身自帶液晶顯示器、聲光報警功能和操作按鍵，可查看和設置探測器各通道連接傳感器的類型，報警設定值，探測器總線地址，可以檢測所有配接的剩余電流互感器、溫度傳感器、電流互感器的在線狀態和實時測量值；可以進行探測器自檢。

　　3.探測器所連接傳感器為剩余電流互感器時，報警設定值在200mA~1000mA的范圍內，步距1mA，默認報警設定值為500mA；探測器所連接傳感器為溫度傳感器時，報警溫度值設定在55℃～140℃的范圍內，步距1℃，默認值為85℃。

　　4.探測器占用1個回路總線地址，最大通訊距離1500米。

　　5.探測器各通道的傳感器類型、報警設定值可通過控制器或探測器進行設置。

　　6.探測器具備報警繼電器和故障繼電器。

　　安裝方式

　　JBF6189系列探測器的安裝有兩種方式，分別是柜門安裝和導軌安裝：

　　1.采用柜門安裝時：首先把探測器兩側的固定夾取下，將探測器安裝到柜門上，然后將固定夾重新安裝到探測器兩側，確保探測器在柜門上安裝牢固。最后再將與探測器連接的傳感器信號線、通訊線、電源線等接線連接到探測器上。

　　2.采用導軌安裝時：首先將與探測器連接的傳感器信號線、通訊線、電源線等接線連接到探測器上，然后再將探測器安裝到35mm標準導軌上。

　　布線要求

　　1.強弱電線分開走線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。

　　2.監控設備與探測器之間的通訊線應采用雙絞線，建議線徑不得小于1.5mm2，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接地。傳感器與探測器之間的信號線應采用采用雙絞線，建議線徑不得小于1.0mm2，長度不大于3m。

　　注意：

　　1.本產品應安裝在干燥的環境中，安裝時應確保設備安裝牢固，定期檢查設備是否正常運行。

　　2.安裝剩余電流互感器時要確保被檢測供電線纜（或銅排）回路必須全部穿過剩余電流互感器貫穿孔，等電位線（或接地線）不可穿過探測器貫穿孔。剩余電流互感器與探測器之間的連線不允許開路。溫度傳感器與線纜必須處于一個良好的絕緣狀態。

　　3.探測器的所有安裝應符合產品設計本身適用的環境條件，同時也要符合施工規范的要求。

　　4.為了保證線路可靠性，不允許使用單股導線或者平行線。

　　5.禁止在通電的情況下進行線路連接。

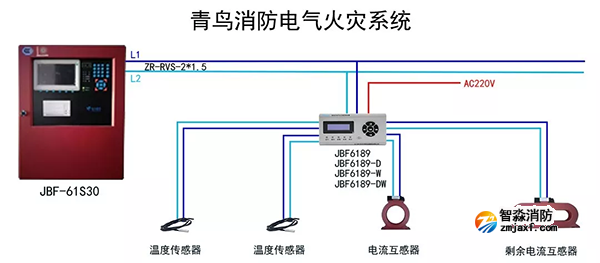

　　接線圖
