青鳥消防消防模塊接線安裝圖大全
青鳥JBF4131輸入模塊
青鳥JBF4132輸入模塊

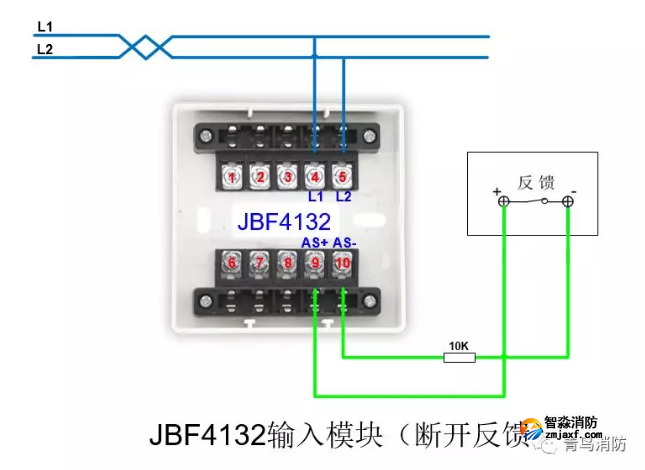

01斷開反饋

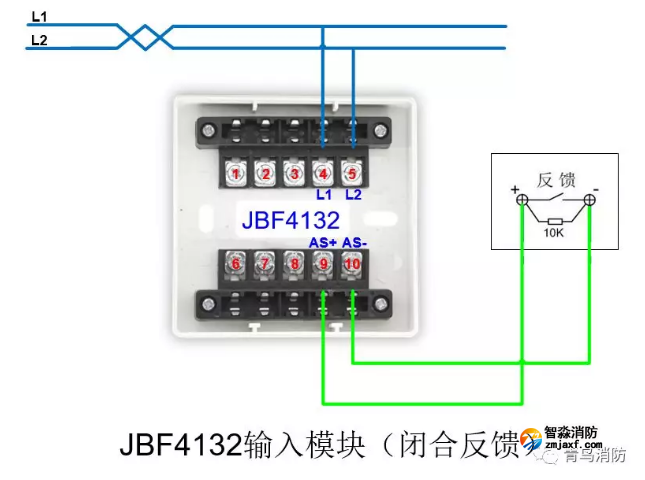

02閉合反饋
青鳥JBF4141輸入/輸出模塊

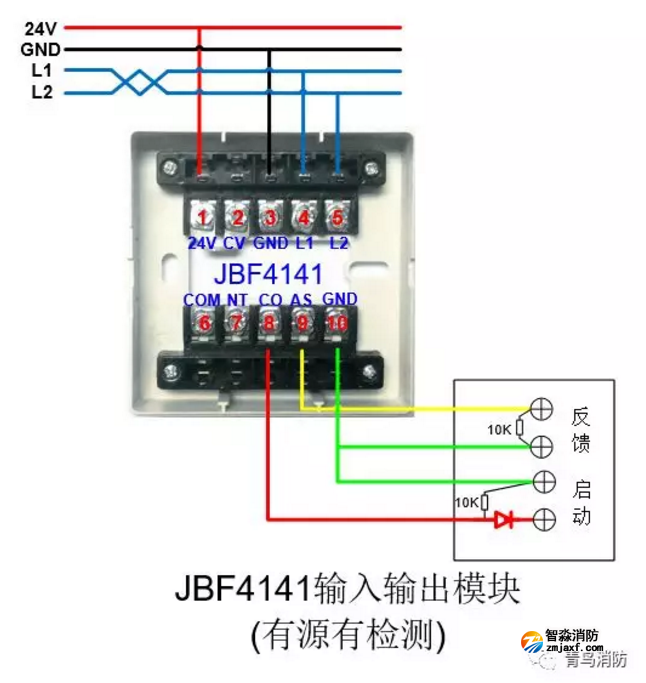

01有源有檢測

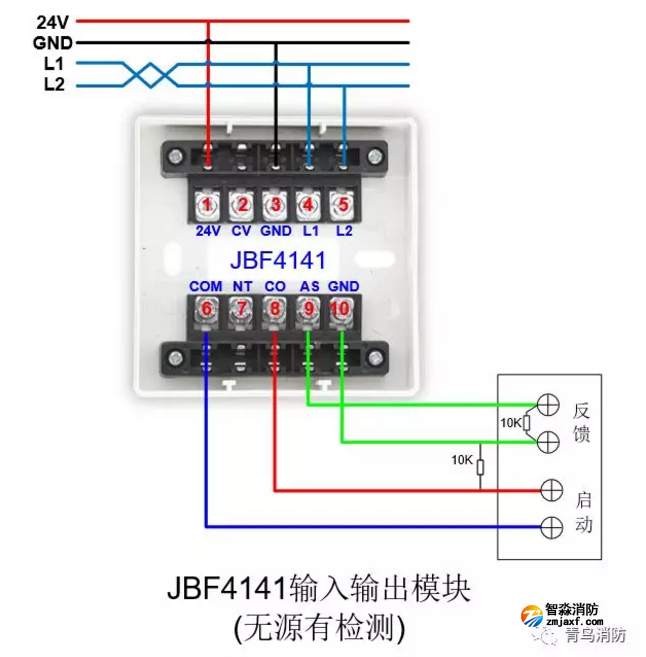

02無源有檢測
青鳥JBF4142輸入/輸出模塊
01動作輸出閉合信號（無源有檢測）

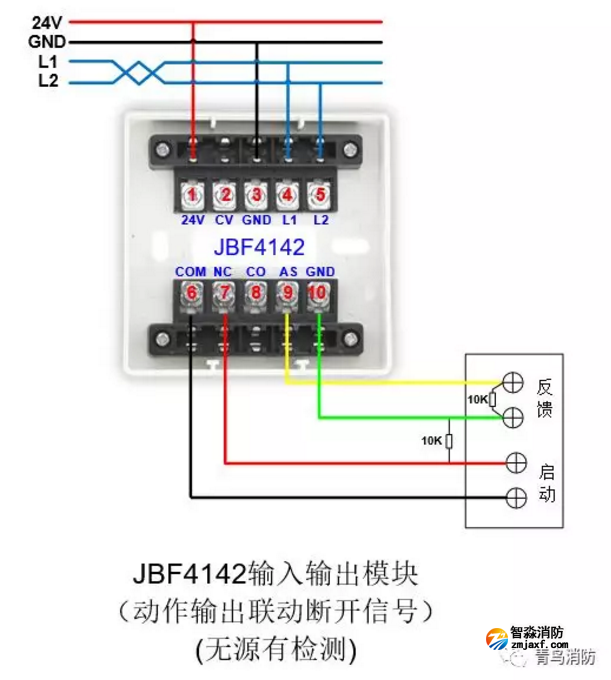

02動作輸出聯動斷開信號（無源有檢測）

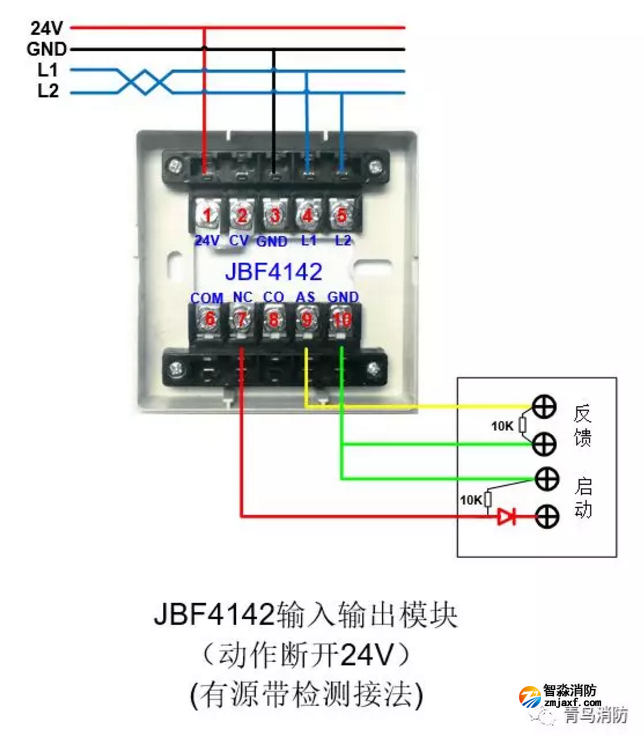

03動作斷開24V（有源有檢測）
04動作輸出24V（有源有檢測）
青鳥JBF-155F多線切換接口盒

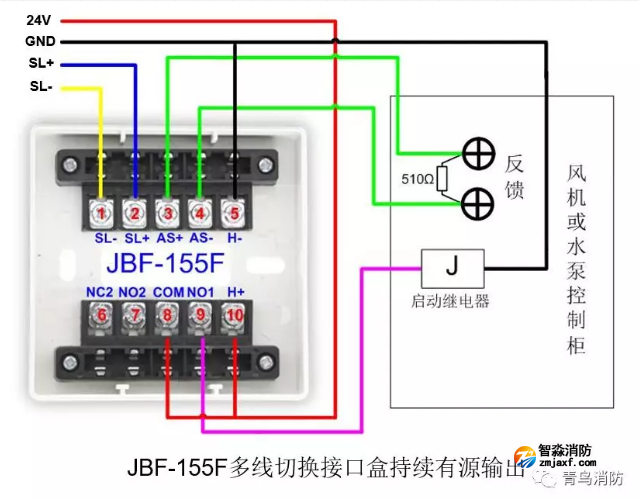

01持續有源輸出

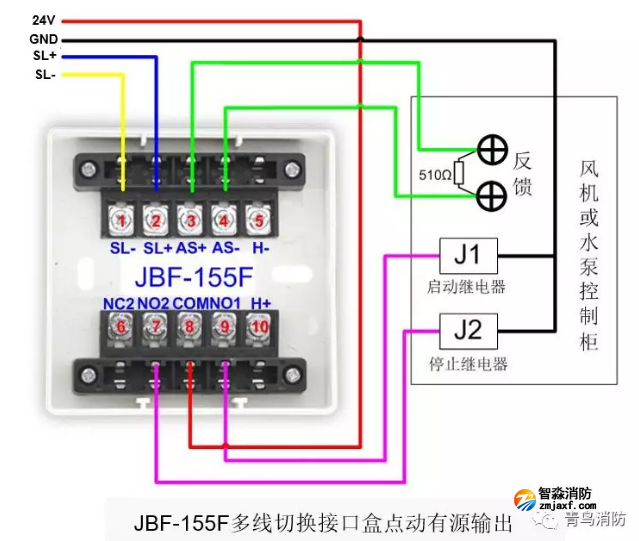

02點動有源輸出
青鳥JBF5155輸入/輸出模塊
01持續輸出
02點動輸出

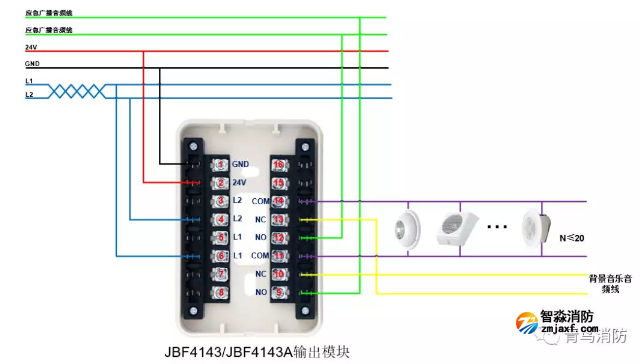

青鳥JBF4143/JBF4143A輸出模塊
青鳥JBF4137中繼模塊

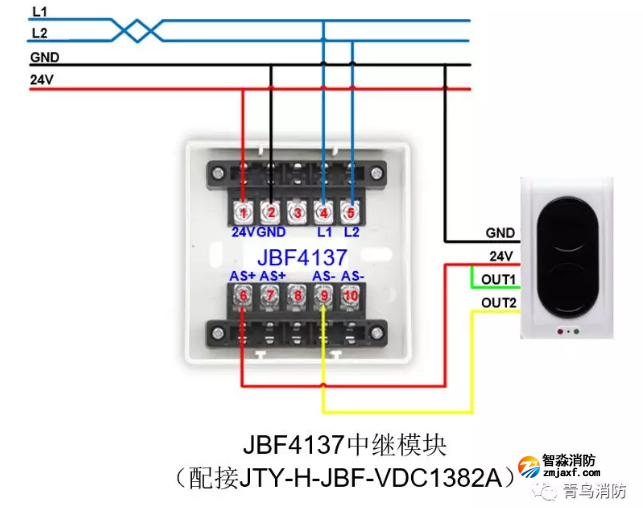

01配接JTY-H-JBF-VDC1382A
02配接外購開關量探測器
青鳥JBF4171隔離模塊

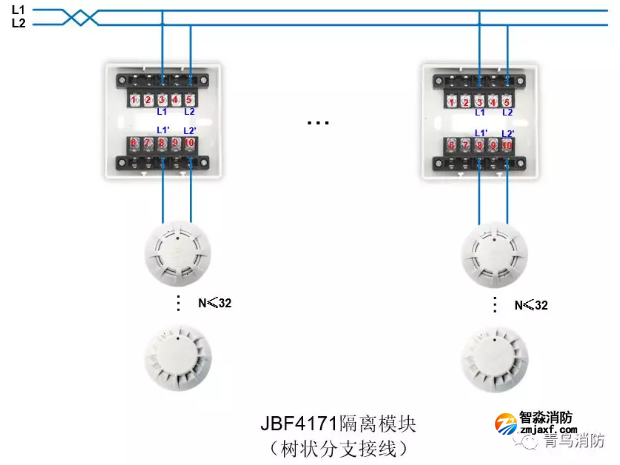

01樹狀分支接線

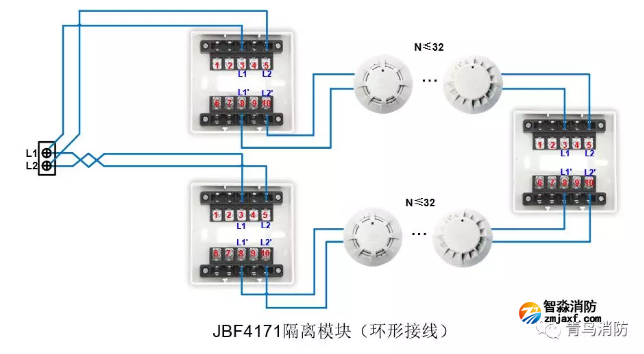

02環形接線
