飛機庫翼下遠控泡沫消防炮設計實例

規范要求

I類飛機庫飛機停放和維修區應設置泡沫-水雨淋滅火系統和泡沫槍；當飛機機翼面積大于280㎡時，尚應設翼下泡沫滅火系統。翼下泡沫滅火系統宜采用低位消防泡沫炮、地面彈射泡沫噴頭或其他類型的泡沫釋放裝置。

翼下泡沫炮是泡沫-水雨林系統的輔助滅火系統，對飛機機翼和機身下部噴灑泡沫液，來彌補泡沫-水雨林系統被大面積機翼遮擋的部位。

項目實例

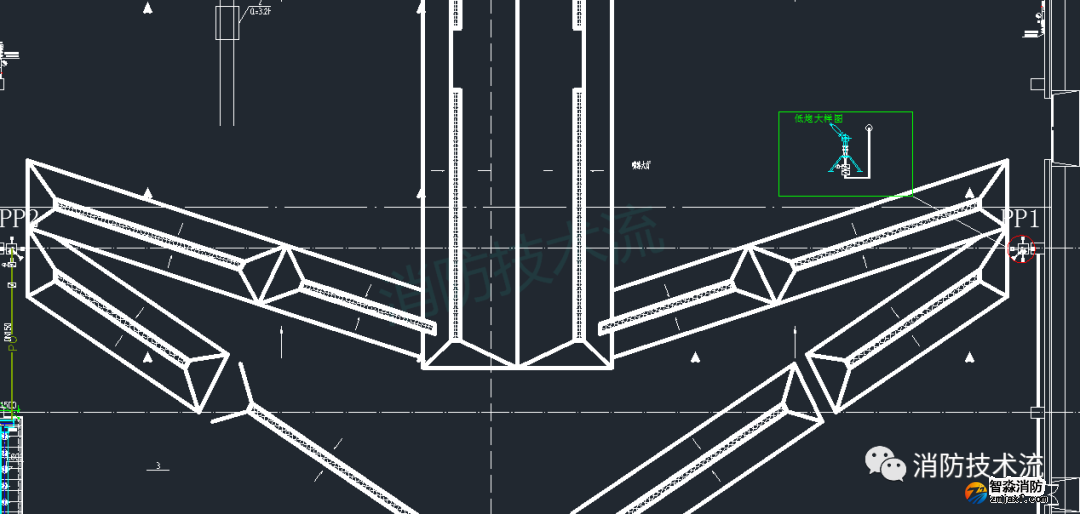

某I類飛機庫設有維修大廳、噴漆大廳，飛機機翼面積大于280m2，在每個寬體機位機翼附近設置翼下泡沫炮保護，共4門低位泡沫炮，維修大廳、噴漆大廳各兩門。

泡沫液采用AFFF型清水泡沫液，混合比3%，泡沫混合液設計供給強度為4.1L/min.m，連續供泡沫液時間10min，連續供水時間為45min。

低位泡沫炮采用數碼編程自動搖擺消防炮，流量30L/s，射程大于等于45m，自動控制狀態下，設計工況未2門炮同時工作?？筛鶕?jù)預先設定的搖擺軌跡進行噴射。

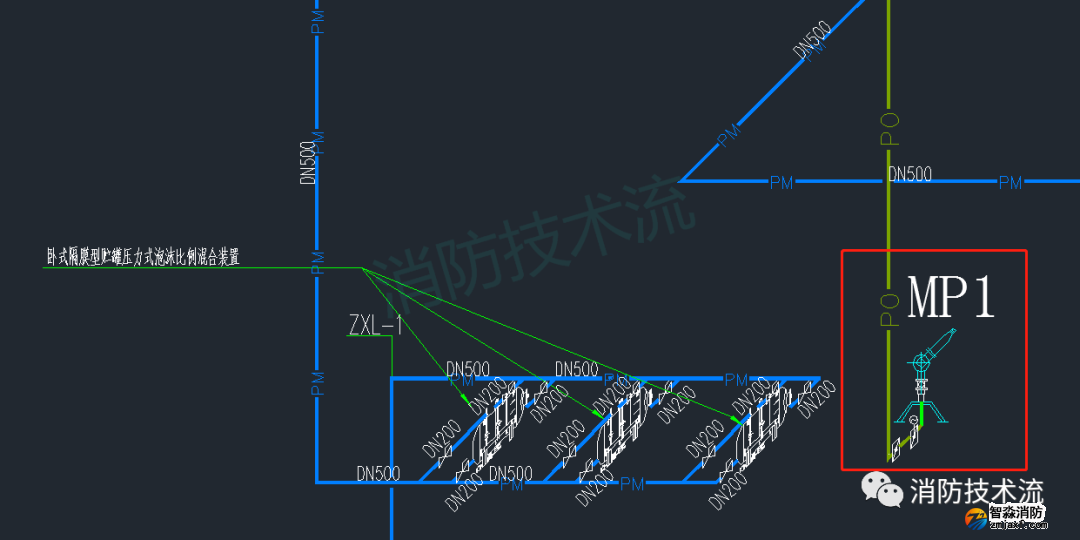

采用貯罐壓力式臥式泡沫液罐及混合比3%比例混合器，集中設置于機庫泡沫液站。

每門泡沫炮炮前設置一個電動閥，當消防泵出口管徑大于300mm時，不應采用單一手動啟閉功能的閥門。參與聯動控制的閥門其啟閉信號應傳至消防控制室。

控制

設有自動和手動控制方式

1、自動模式

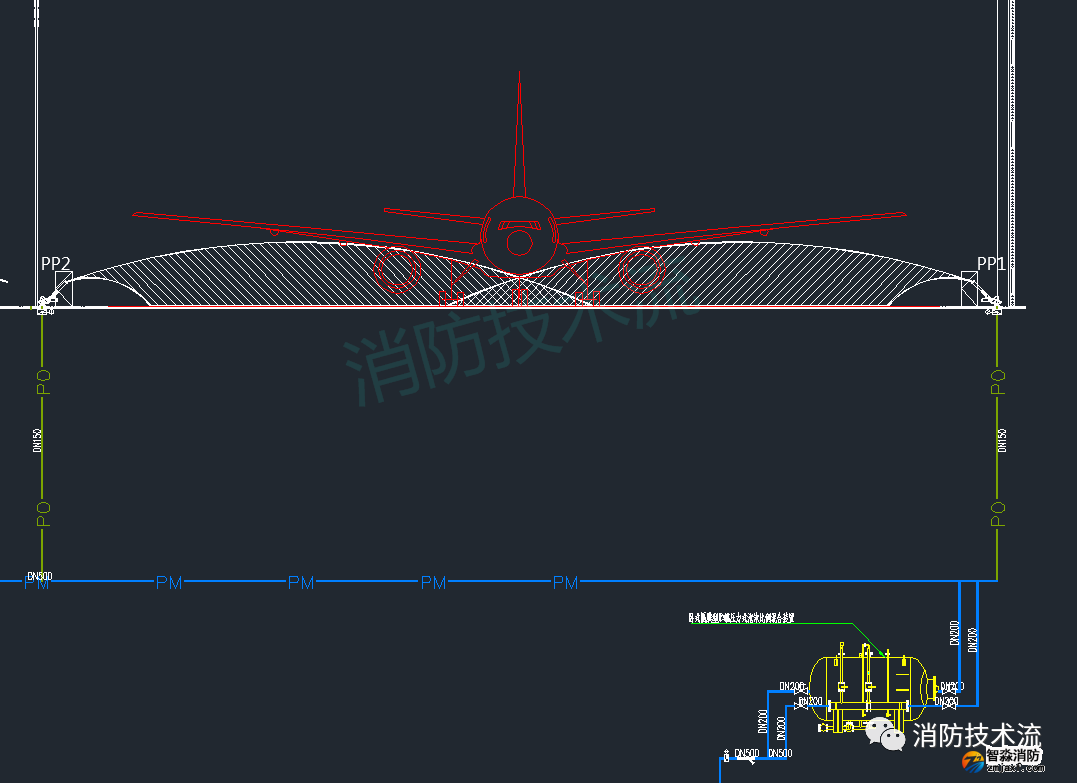

當火焰探測器和感煙探測器同時報警時，泡沫雨林系統自動啟動，翼下炮作為雨林系統的補充根據起火點的分區自動打開相應泡沫炮的炮前電動閥啟動泡沫炮。設計要求每門炮預先設置好運行程序，能夠在自動啟動后自動調整水平和俯仰角度，覆蓋其保護的翼下扇形區域，輔助泡沫雨林系統控制和撲滅流淌火。

2、手動控制

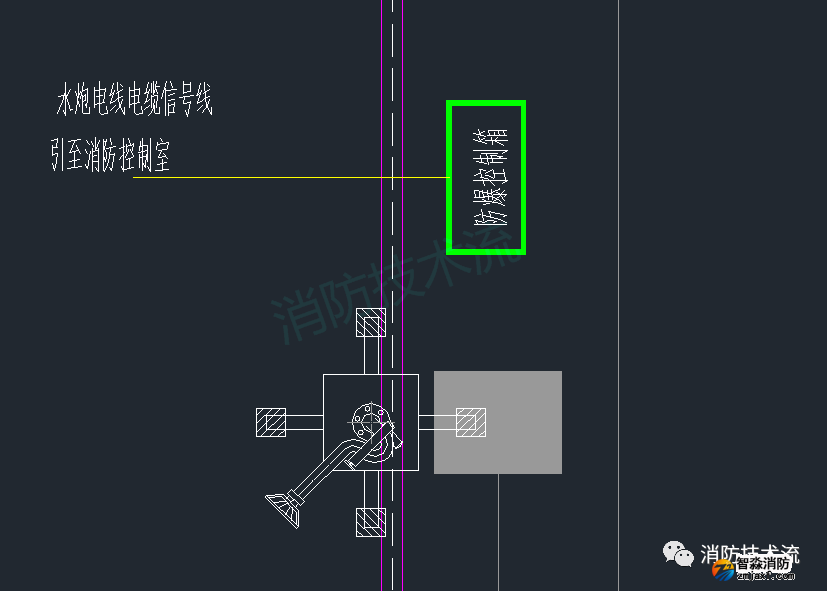

消防值班人員發現機翼下火災，啟用泡沫槍、消火栓無法控制火災時，可在消防控制室或泡沫炮設置處緊急啟動泡沫炮。泡沫炮既可在消防控制室有線操作，也可在現場遙控盒遙控泡沫炮。泡沫炮處設置啟泵按鈕。

噴漆大廳采用防爆設備，穿越防爆場所的墻洞均采用非燃性材料嚴密封堵，線路敷設按防爆要求施工。
