安裝位置

1.采集網關就近配電箱安裝，可裝在配電箱內也可裝在配電箱外。

2.電氣火災監控探測器一般安裝在配電箱內，根據實際情況可放置配電箱外。（與傳感器距離不能超過3米）

3.溫度傳感器安裝在配電箱內，空開后端接線端子上。（一般使用傳感器自帶鋼扎帶或塑料扎帶捆綁在線纜上，建議靠近線鼻子安裝）

4.剩余電流互感器安裝在配電箱內，空開后端，從同一方向穿過3根火線以及對應這三根火線的零線。

5.過線電流互感器安裝在配電箱內，空開后，分別穿過三相的火線。（每根過線電流互感器穿過一根火線）

安裝方式

1.采集網關導軌安裝。

2.電氣火災監控探測器導軌安裝或面板安裝。

3.溫度傳感器卡箍安裝。

4.剩余電流互感器螺釘安裝。

5.過線電流互感器螺釘安裝。

接線方式

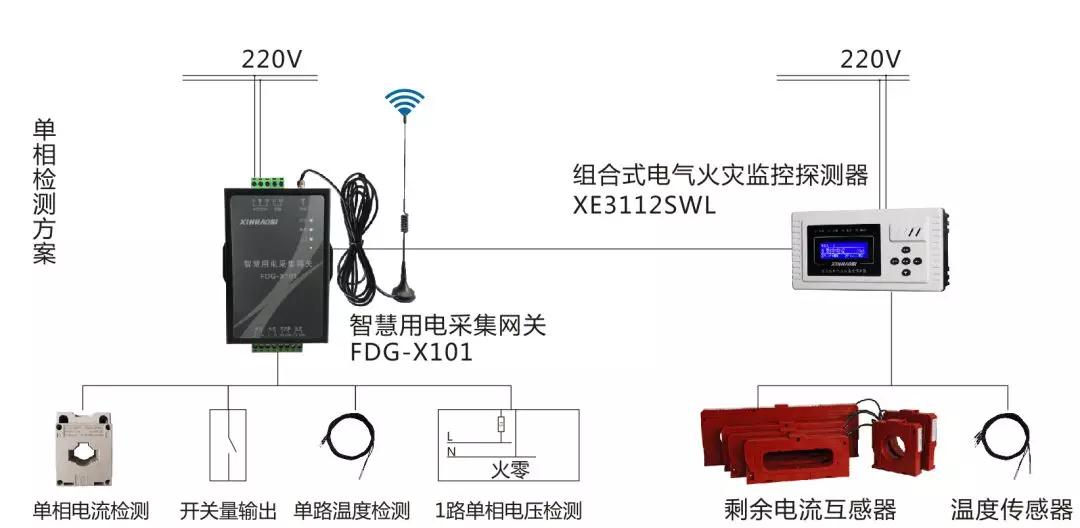

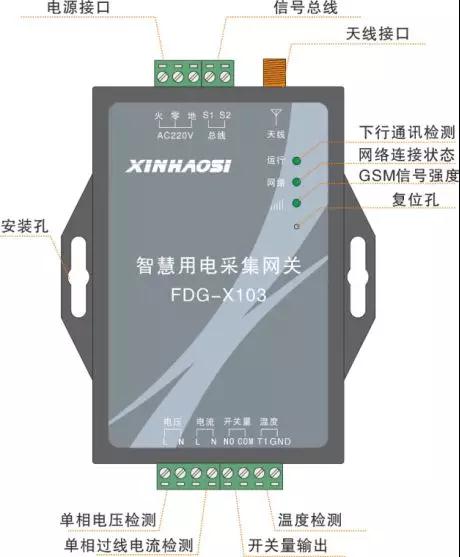

1.采集網關 接AC220V電源，接S1，S2至電氣火災監控探測器的S1，S2上。

2.電氣火災監控探測器 接AC220V電源，接S1、S2至采集網關的S1、S1上。

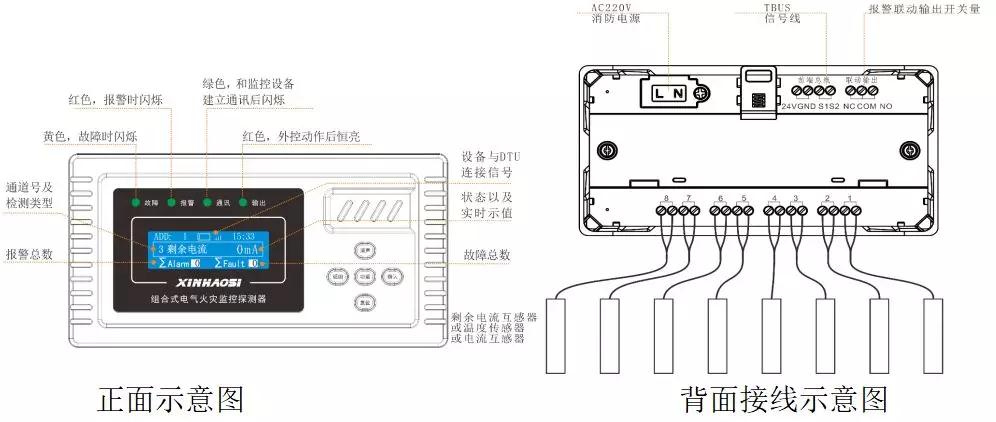

3.電氣火災監控探測器的通道，對應通道接上傳感器。

注意事項

1.電氣火災監控探測器與傳感器距離請勿超過3米！

2.所有設備供電建議從空開前接入亦或從就近消防電源配電箱供電。

3.互感器的穿線方式必須嚴格按要求操作，互感器需要穿過需要檢測的火線以及對應火線回路的零線，安裝前請確認用電安全，禁止帶電操作！

4.TBUS總線S1、S2不分極性，可任一對接。

5.檢測電壓信號時，需通過保險取樣。

6.S1、S2信號線里禁止串入強電。
