消防給水系統穩壓泵設計取值范例

某一類高層公共建筑，建筑體積大于50000m3，建筑高度61.8m，室外消火栓系統設計水量40L/s，室內消火栓系統設計水量40L/s。高位消防水箱有效水深H2=1.85m。穩壓設備設置采用上置式和下置式兩個方案。上置式穩壓設備處壓力開關到最不利消火栓栓口凈高H1=6.7m，最高有效水位到下置式穩壓設備處壓力開關凈高H3=67.2m，最不利消火栓栓口到消防水泵處壓力開關凈高H'=58.6m，最不利消火栓栓口到下置式穩壓設備處壓力開關凈高H" =60.6m，無管網泄漏量數據。

因管網泄露量數據不詳，穩壓泵設計流量宜按消防給水設計流量的1%~3%計，且不宜小于1L/s。室內消火栓系統穩壓泵設計流量取1L/s。考慮室外管網埋地敷設，不確定性因素較多，室外消火栓系統穩壓泵設計流量取1.5L/s。

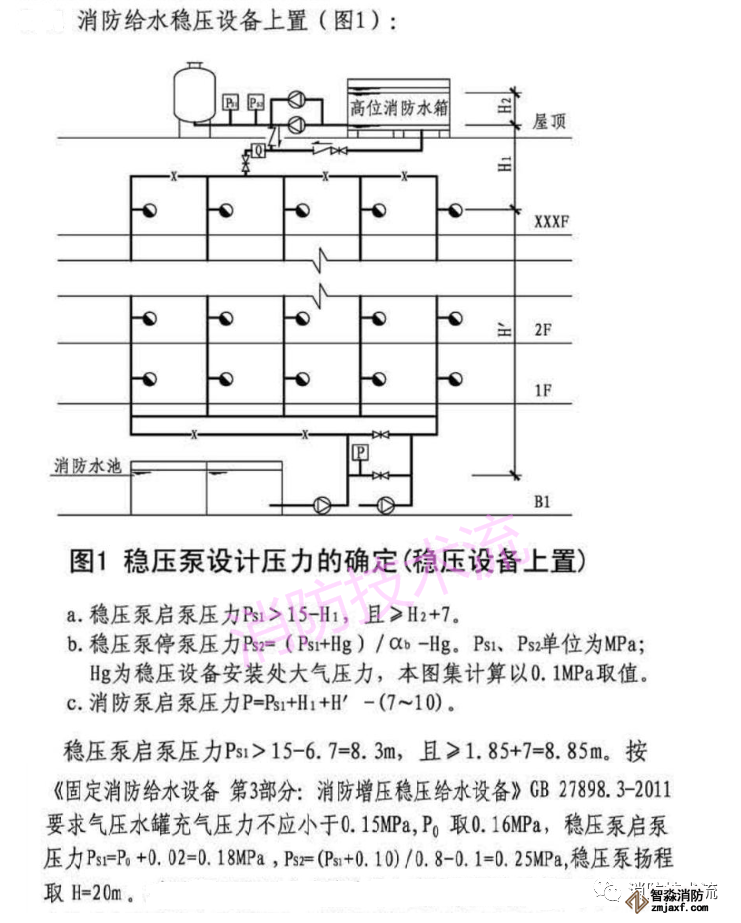

方案一：穩壓設備上置

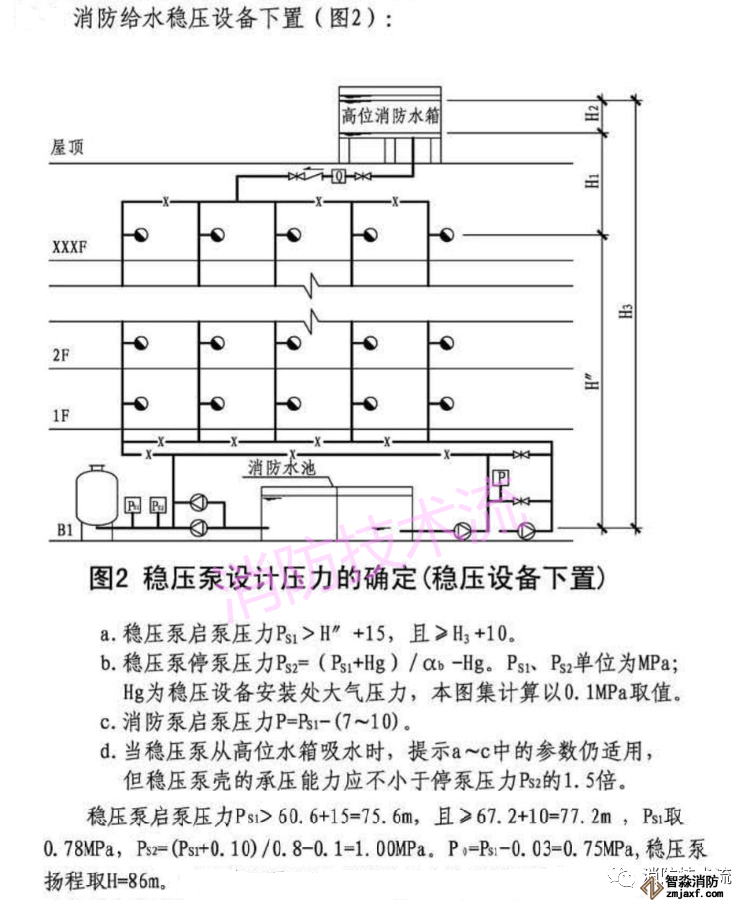

方案一：穩壓設備下置

室外臨時高壓消火栓系統消防給水穩壓設備根據《消防給水及消火栓系統技術規范》50974-2014第7.2.8條，為保證最不利消火栓的供水壓力從地面算起不小于0.1MPa，穩壓泵啟泵壓力應保證最不利消火栓栓口處的靜壓不小于0.17MPa，考慮消防車高度及吸水管水頭損失，室外消防水池最低有效水位距室外地面高差5.0m，則PS1>0.17+0.05=0.22MPa，氣壓水罐充氣壓力取Po=0.24MPa，求PS1=0.27MPa,PS2=0.36MPa，穩壓泵揚程取H= 30m。
