水錘吸納器應該橫著裝還是豎著安裝？

水錘吸納器按照結構形式可分為：活塞式水錘吸納器和膠膽式水錘吸納器。

活塞式水錘吸納器均為充氣式，膠膽式水錘吸納器分為充氣式和不充氣式。

原理

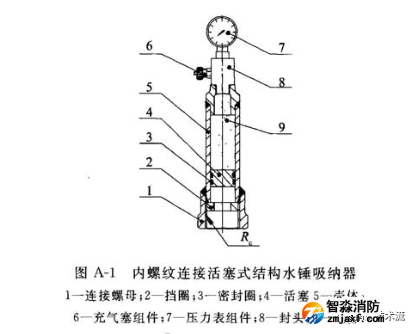

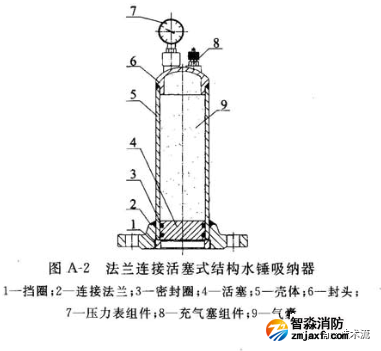

活塞式水錘吸納器的內部有密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘吸納器時，水擊作用于活塞上，活塞將往容氣腔方向運動，活塞運動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則的水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊震蕩，保護了管路不受破壞。

▲活塞式水錘吸納器

▲膠膽式水錘吸納器

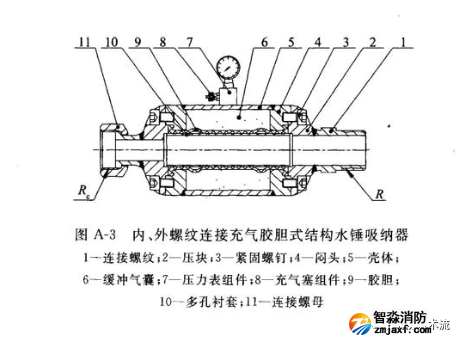

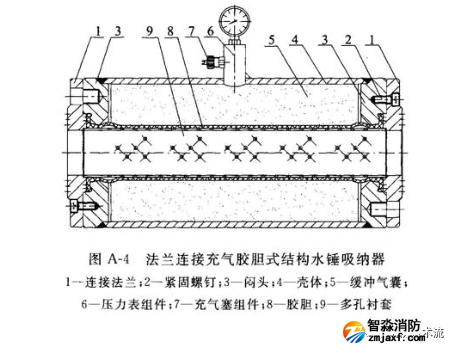

膠膽式水錘吸納器內部有一環形密閉的容氣腔，中間由內膽和多孔管把容氣腔和通水腔隔開，當壓力沖擊波傳入水錘吸納器時，水擊作用于內膽上，內膽受壓變形向里鼓起來內膽的變形量與容氣腔內的氣體壓力、水擊波大小有關，利用容氣腔中空氣的脹縮使突發的沖擊波得到緩沖，這樣就有效地消除了不規則的水擊波震蕩，保護管路不受破壞。

安裝要求

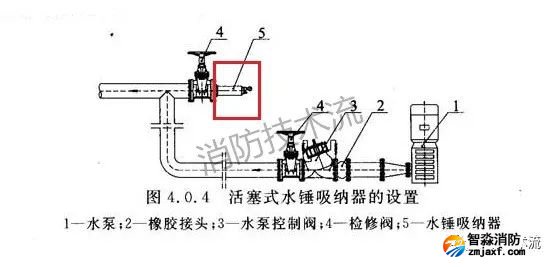

活塞式水錘吸納器宜設置在靠近水泵出水口的拐點處下，并水平安裝。

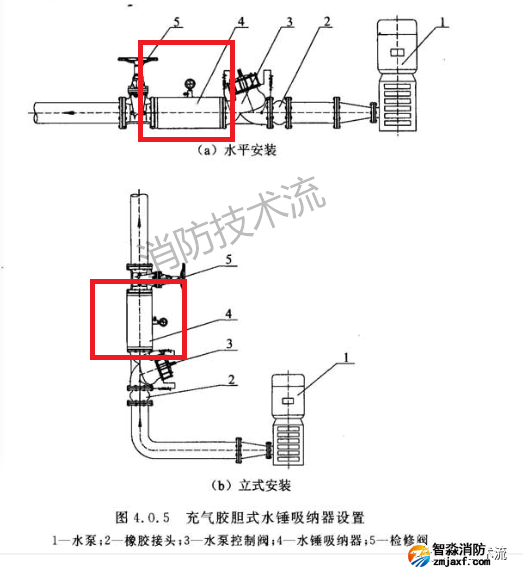

充氣膠膽式水錘吸納器宜設置在水泵出水口止回閥或泵控閥后；宜水平安裝，也可立式安裝。

不充氣膠膽式水錘吸納器應安裝在供水配水橫管末端最后兩個用水器具支管接點之間；當配水橫支管長度小于或等于6m時，可僅安裝一個水錘吸納器；

當配水橫支管長度大于6m時，宜在配水橫管末端和配水橫管中間各安裝一個水錘吸納器。
