消防管道支(吊)架如何制作安裝？一文讀懂！

管道安裝在消防安裝工程中占較大的比重，而管道支架的制安在管道安裝中扮演著主要的角色，它直接關系到管道的承重及觀感。支(吊)架的型式、材質、加工尺寸和制造質量等應符合國家現行有關標準的規定，并按設計要求安裝牢固，位置正確。

本工程給排水專業圖紙設計說明中要求支(吊)架的安裝具體做法:參見《室內管道支掛及吊架》國標圖集03S402。由于本場館情況復雜，本案例依據現場安裝情況制定支(吊)架的安裝方案，進行質量控制。

支(吊)架的安裝應按下列規定進行控制:

1、立管支架(管卡) :當樓層高度不大于5m時，每層必須安裝1個;當樓層高大于5m時，每層不少于2個。當立管上無支管接出時，支架(管卡)安裝高度宜距地面1 .20-1.60m。

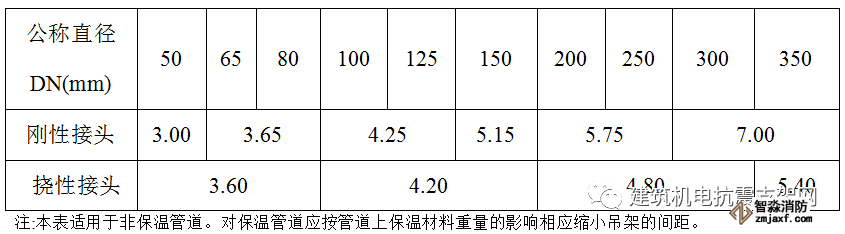

2、橫管吊架(托架):每一直線管段必須設置1個;直線管段上2個吊架(托架)間的距離不得大于表內的規定。

橫管吊架(托架)應設置在接頭兩側和三通、四通、彎頭、異徑管等管件上下游連接接頭的兩側。吊架(托架)與接頭的凈間距不宜小于150mm和大于300mm

在管道系統中，應在下列位置固定支架(吊架) :

1、進水立管的底部;

2、立管接出支管的三通、四通、彎頭的部位;

3、立管因自由長度較長而需要支承立管重量的部位;

4、橫管接出支管與支管接頭、三通、四通、彎頭等管件連接的部位 ;

5、在剛性卡箍接頭500mm內管道上補加支吊架。

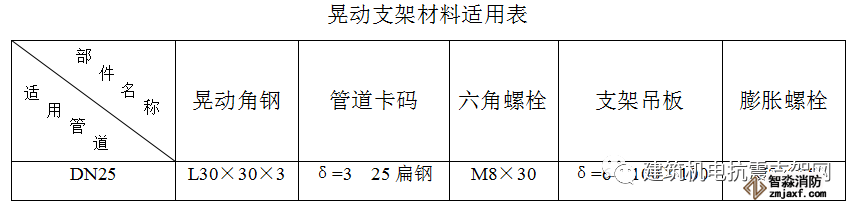

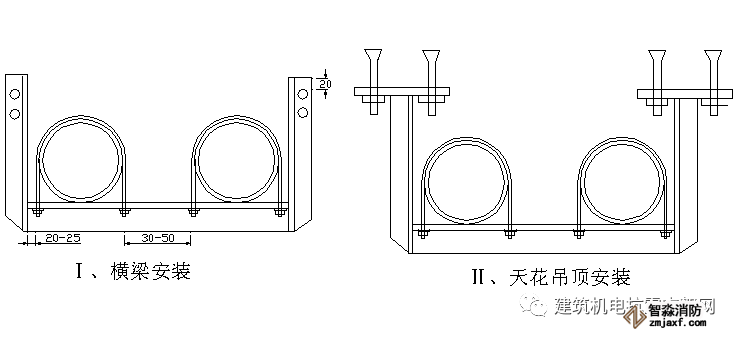

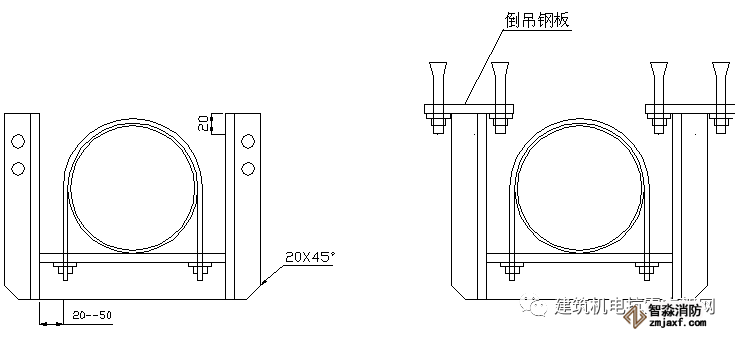

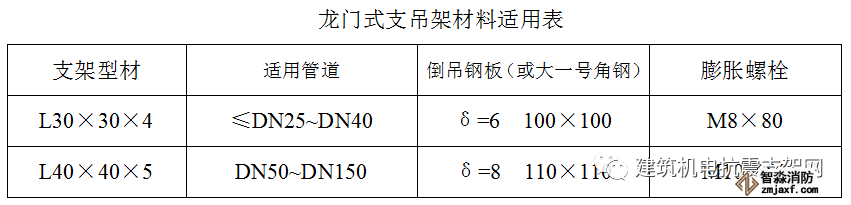

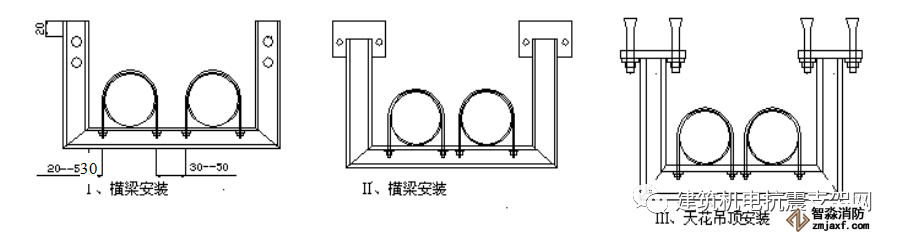

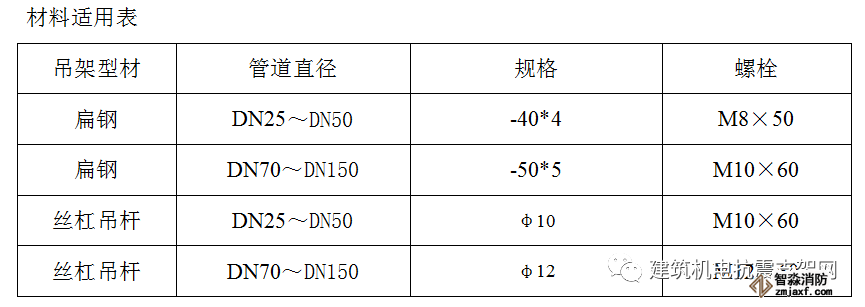

1、龍門式

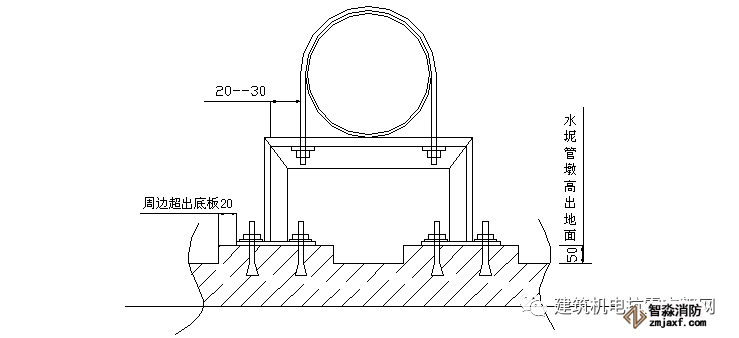

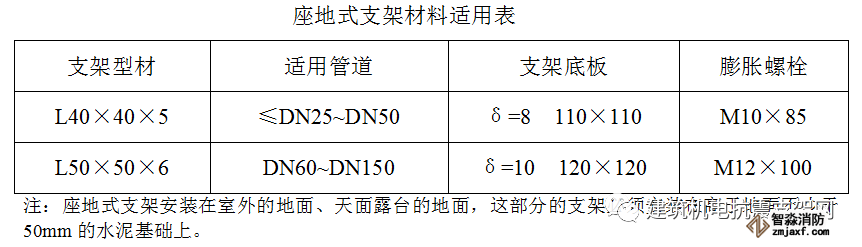

2、座地式

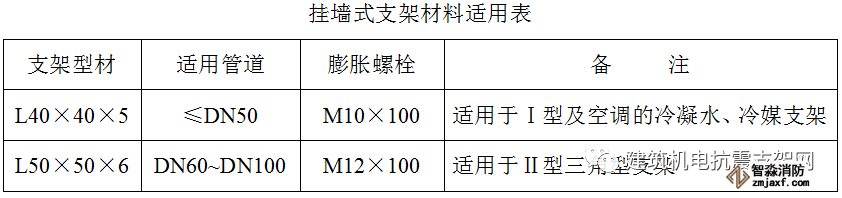

3、掛墻(柱)式支架（宜固定在混凝土墻體上）

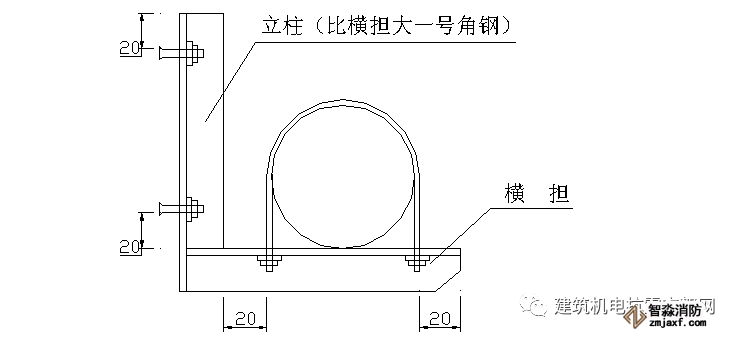

Ⅰ型：L型支架（立柱長度與橫擔長度之比1：1）

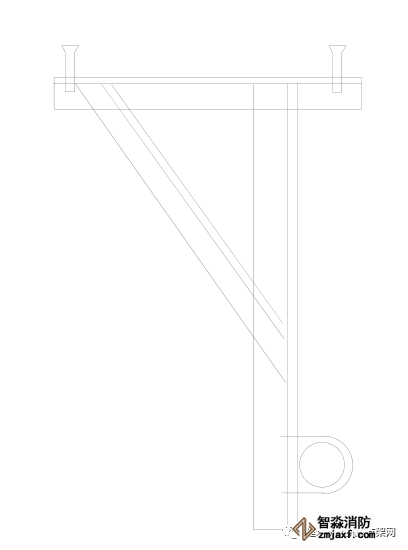

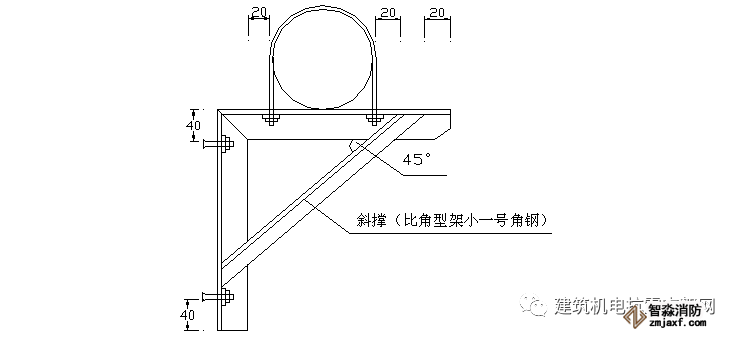

Ⅱ型：三角型支架

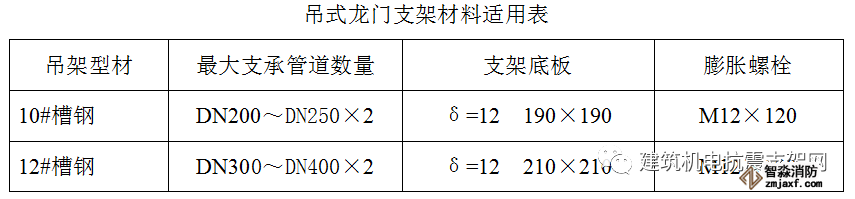

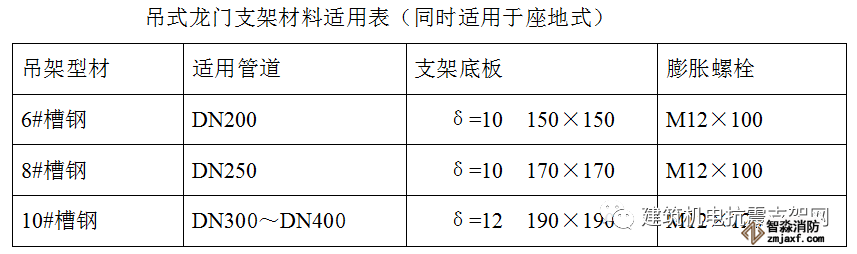

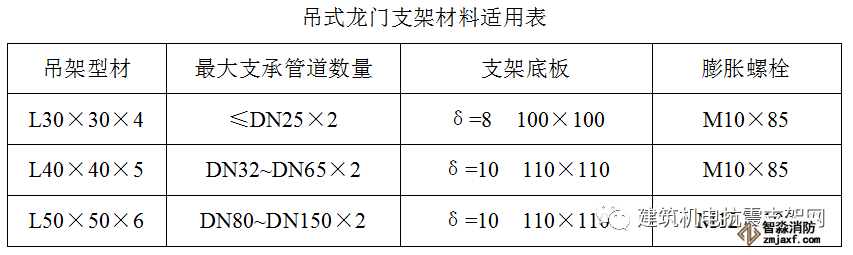

1、吊式龍門支架

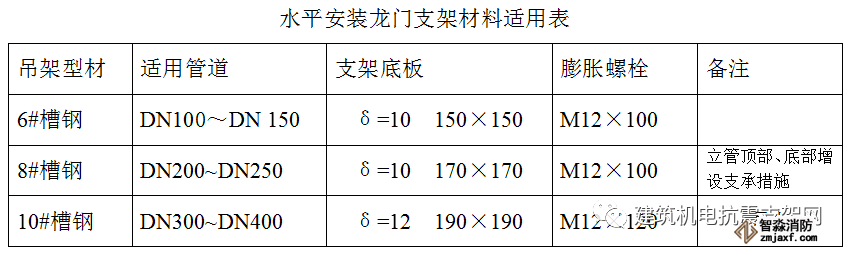

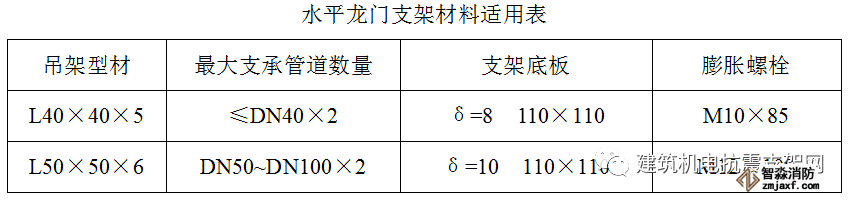

2、水平龍門支架：

最大支承管道數量如管徑減少一級，支承管徑數量可增加一條。

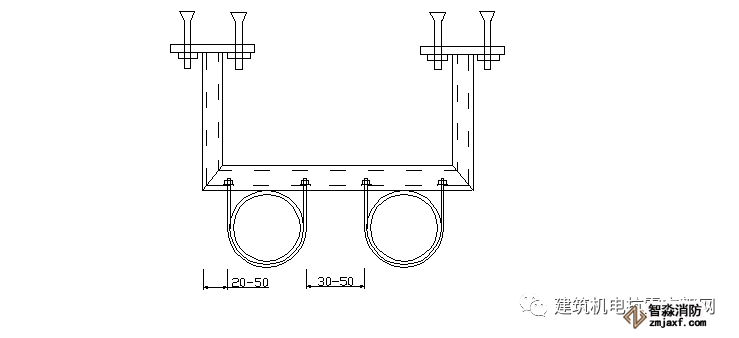

1、吊式龍頭支架

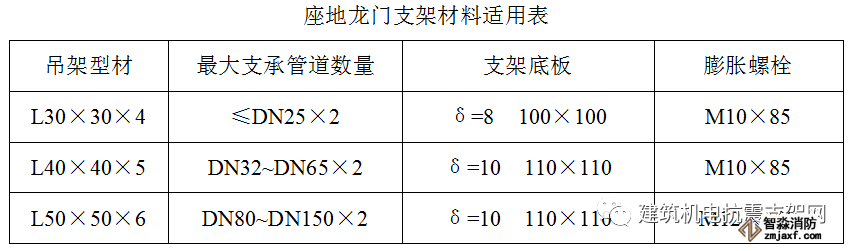

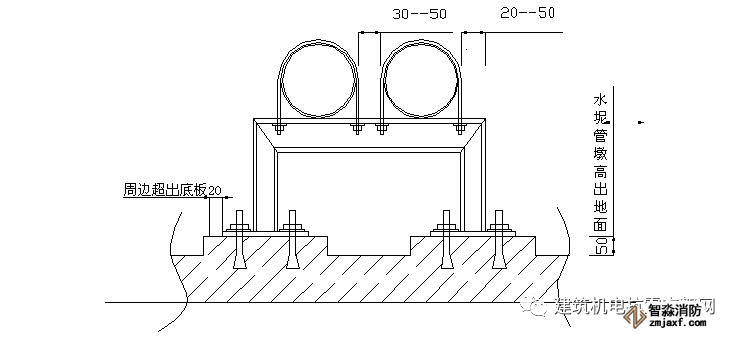

2、座地龍門支架（適用于露臺及室外露天管道）

3、水平龍門支架

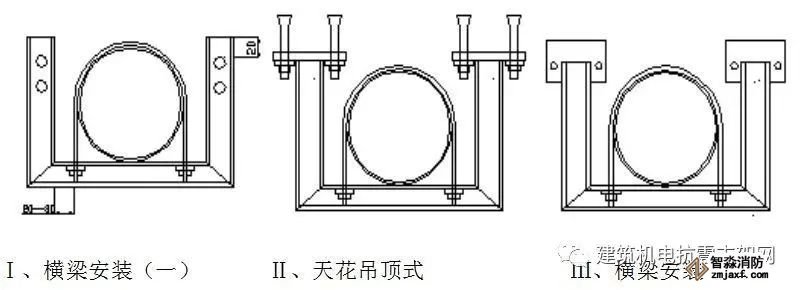

1、吊式龍門支架

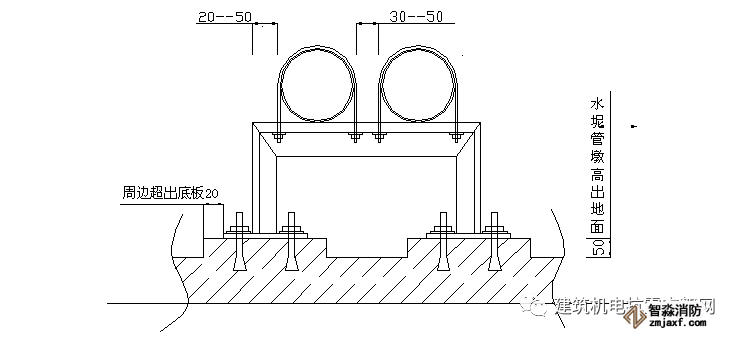

2、座地龍門支架

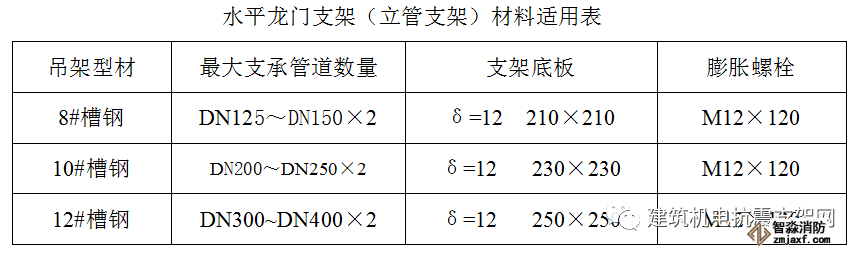

3、水平龍門支架（立管支架）

1、平支架安裝高度：4米樓層以下支架離地面1.5～1.8m,以1.65米為宜。如起過4米樓層，則按比例均布。

2、道卡碼螺栓處露以2～5個螺距為宜，并應安裝平介子，緊固螺母。

3、架必須先油漆后安裝，按規定應二遍防銹漆，外加二遍面漆。

4、架所有孔必須采用鉆孔，不得使用氣割開孔。

5、脹螺栓的深度應充分考慮到批蕩層的厚度。

6、提倡使用共用支架。對大面積使用的一些支架宜先做樣板，以點帶面（特別是本文無提及的做法）。

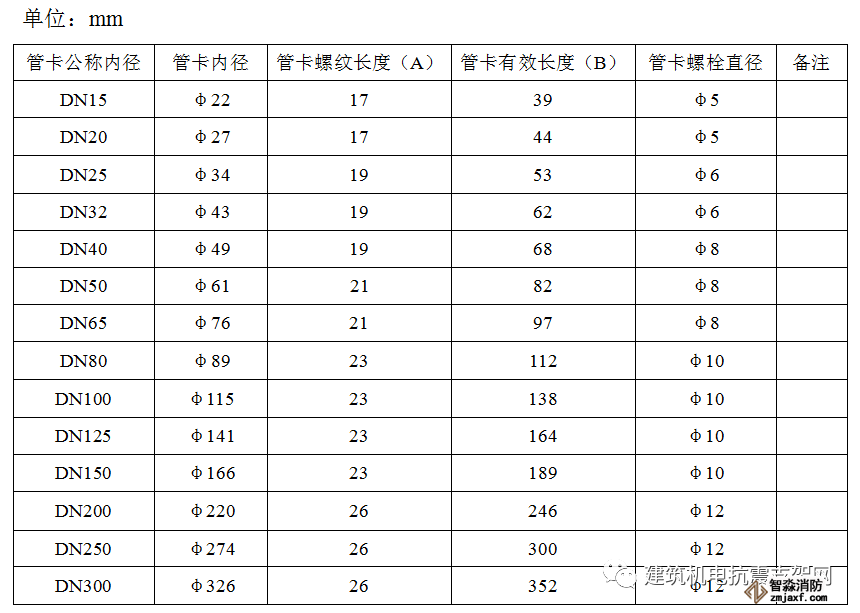

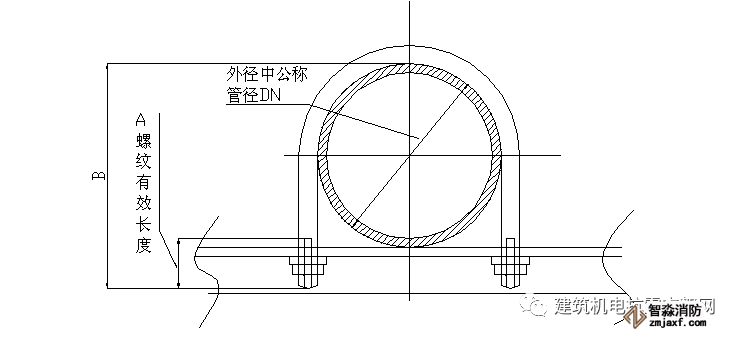

為規范管道卡碼螺栓外露的標準，特制作卡碼尺寸標準圖。

網架部分由于情況特殊，依據現場安裝。

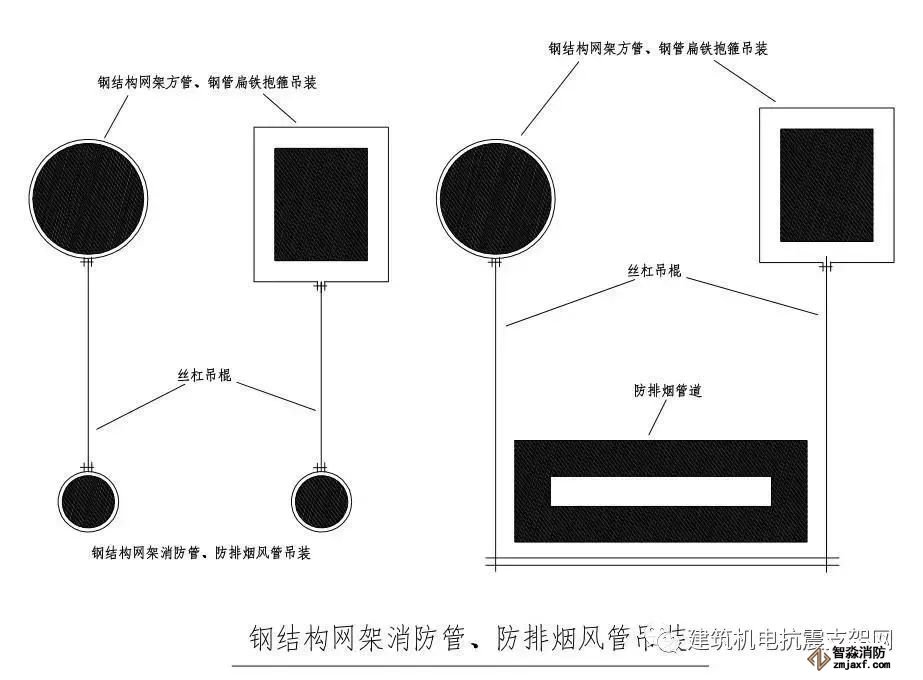

鋼結構網架下安裝消防管道、防排煙管道需支吊架，基于鋼結構網架不能焊接我公司結合現場情況擬用扁鋼抱箍套在網架的方管和圓管上，被吊裝的消防管按圖集03S402第27頁不保溫管卡參數制作安裝，防排煙風管采用雙吊桿吊架安裝。
