精美現場圖片展示管線綜合排布原則

作者: 消防改造安裝 時間:2020-12-21 12:59:17 來源:http://m.hb-xjkj.com/
摘要:精美現場圖片展示管線綜合排布原則 01 綜合管線布置 02 利用梁內空間原則 穿梁套管厚度與梁相同,其套管管徑比所穿管道大于兩級徑號。 管道安裝充分利用梁內空間,避免與其他管道...

精美現場圖片展示管線綜合排布原則

 01

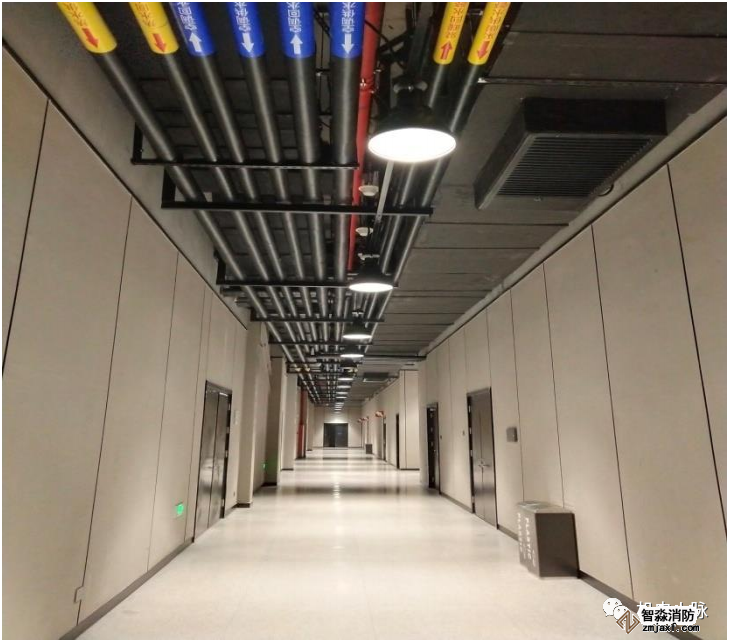

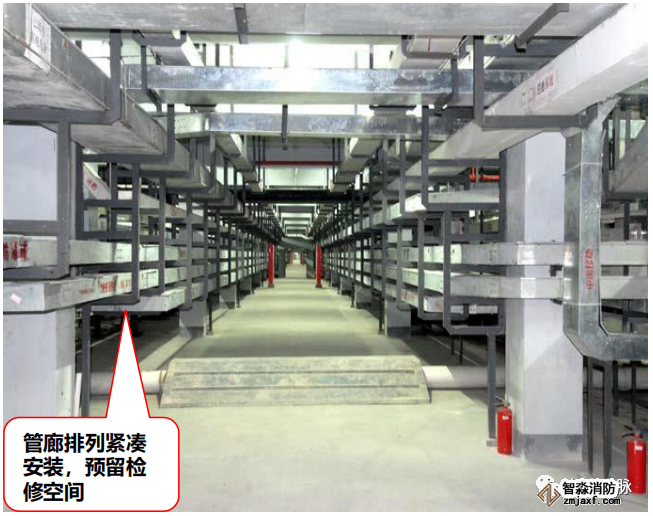

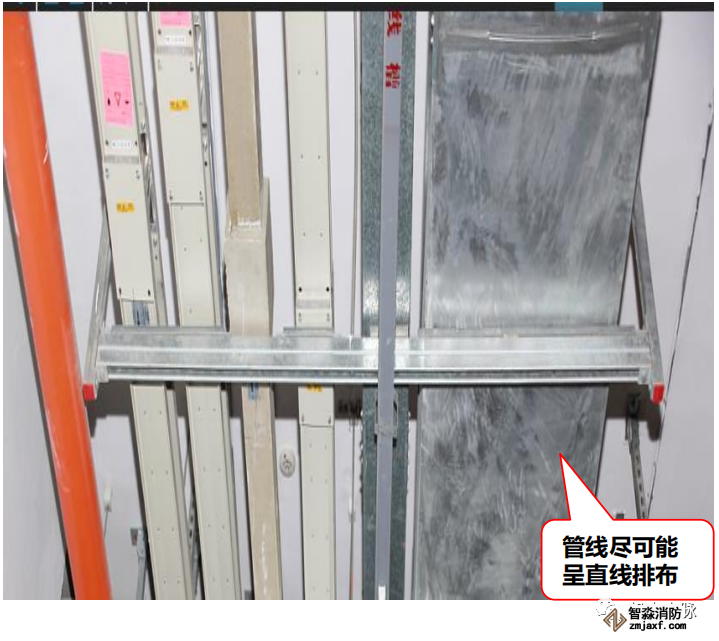

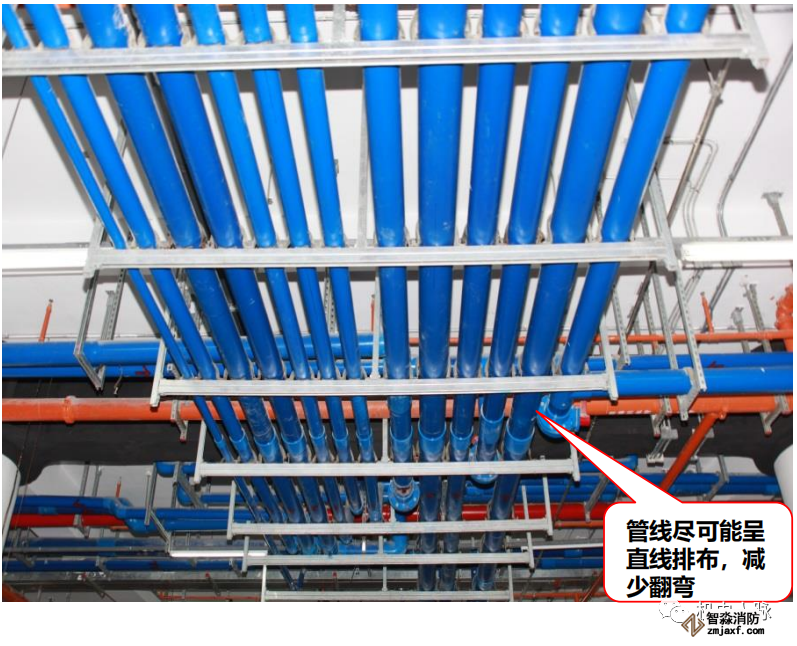

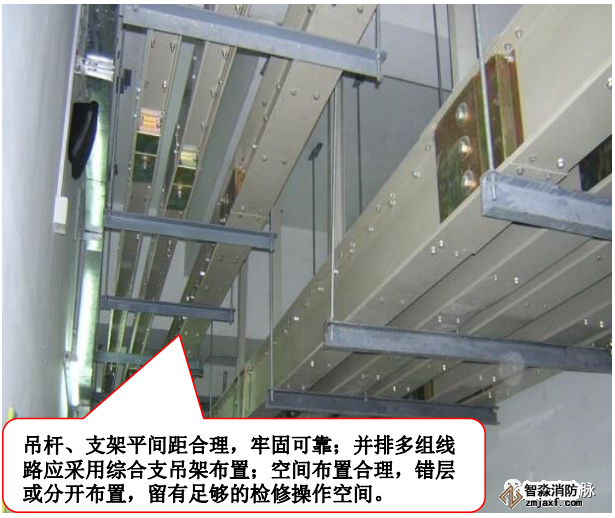

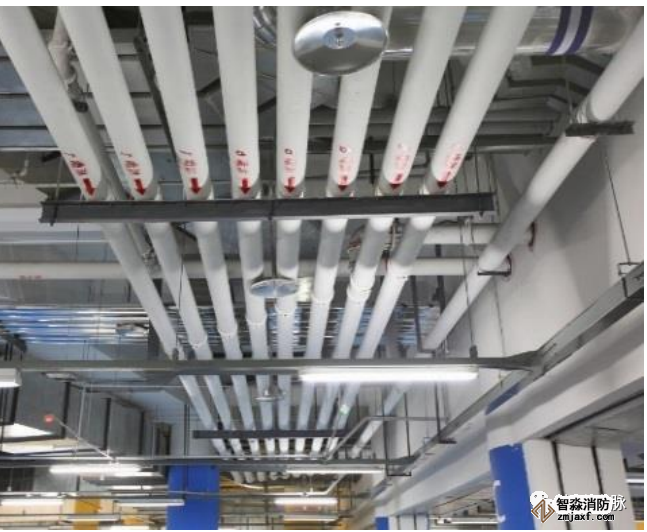

綜合管線布置

圖片
圖片
圖片
圖片


 02

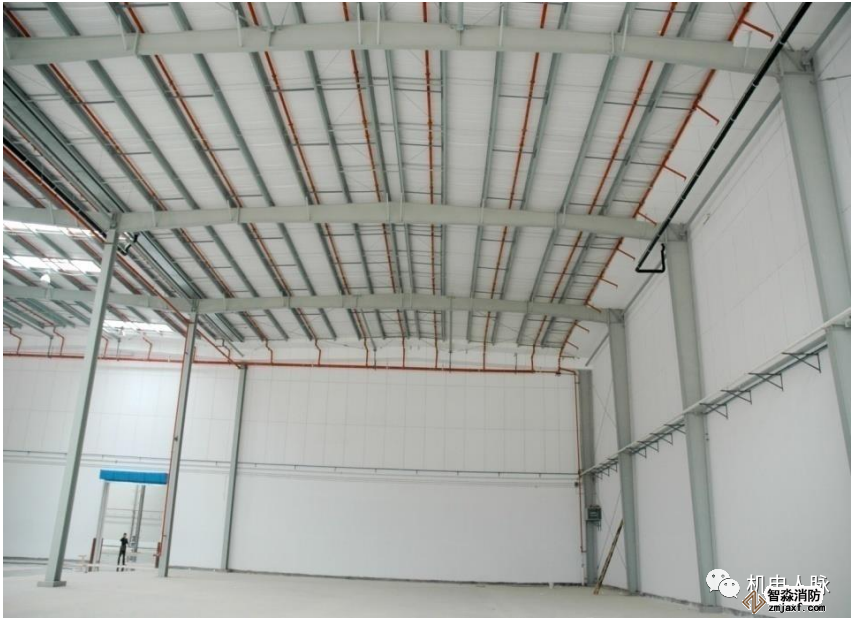

利用梁內空間原則

圖片

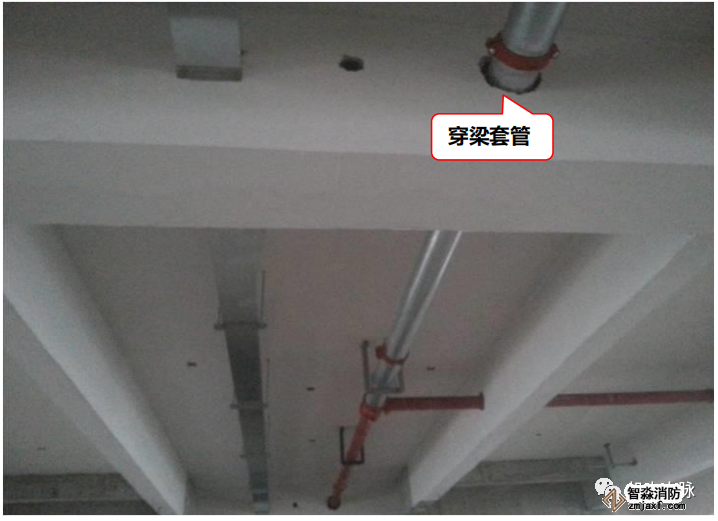

穿梁套管厚度與梁相同,其套管管徑比所穿管道大于兩級徑號。
圖片

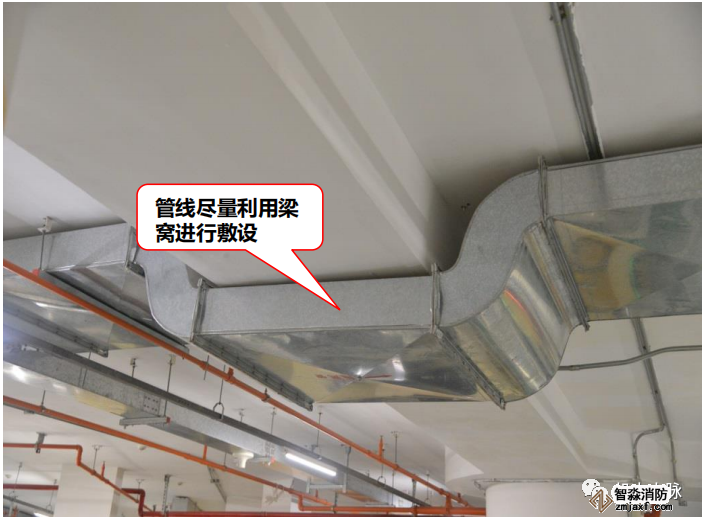

管道安裝充分利用梁內空間,避免與其他管道沖突,保持管路通暢,滿足層高要求。
圖片
圖片

 03
先大后小原則

圖片
多系統綜合管路排布有序
圖片

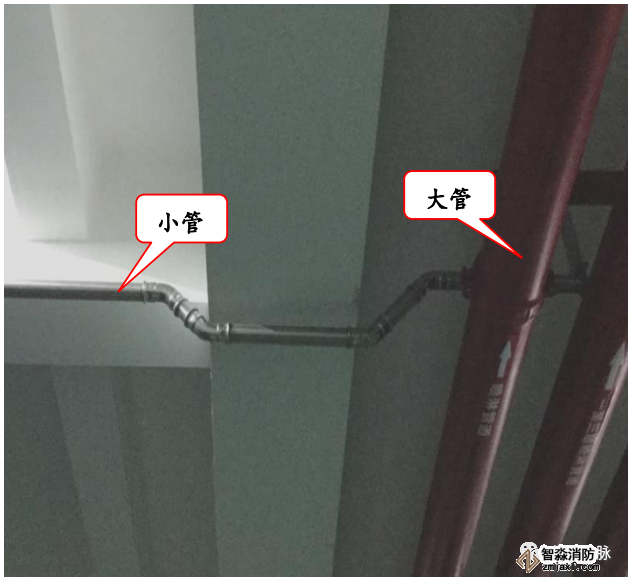

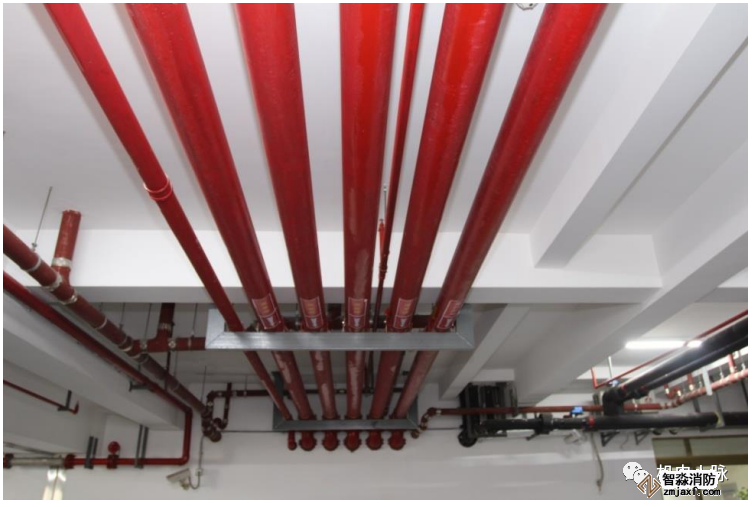

充分利用管道布置先大后小原則有序整齊排布
GB50242 第4.1.3條:管徑小于或等于100mm應采用螺紋連接,套絲時破壞的鍍鋅層表面及外露螺紋部分應做防腐處理,當鍍鋅鋼管采用焊接連接時,應在焊接處應做二次鍍鋅處理。

 04
垂直面管道排列原則

圖片

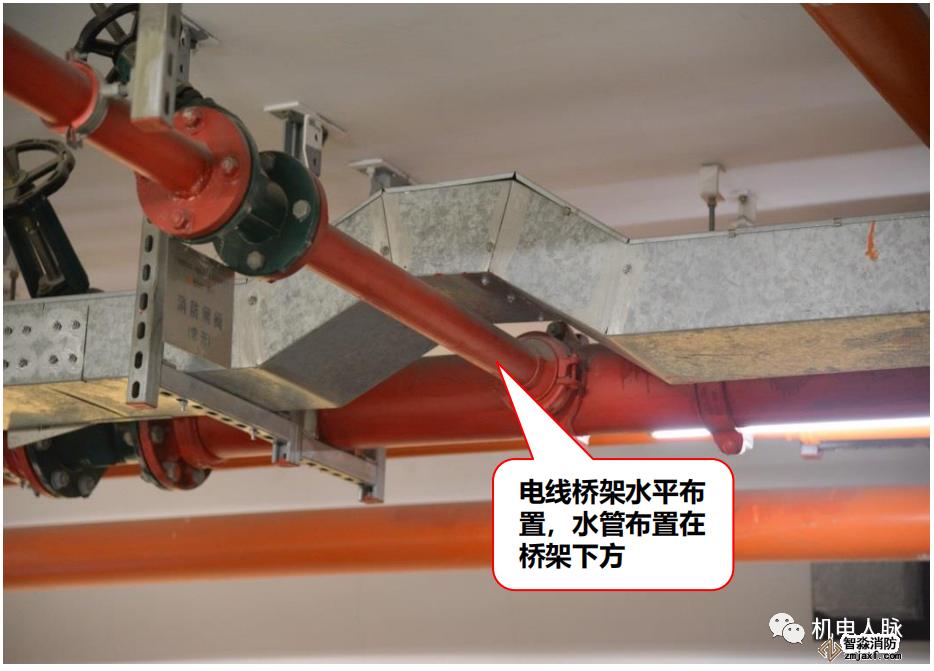

地下室、設備層復雜管線的布置:電氣類橋架(母線)在上方敷設,水管類管線在下部敷設;燈具與噴頭在最低處分布,保證整體效果。
圖片

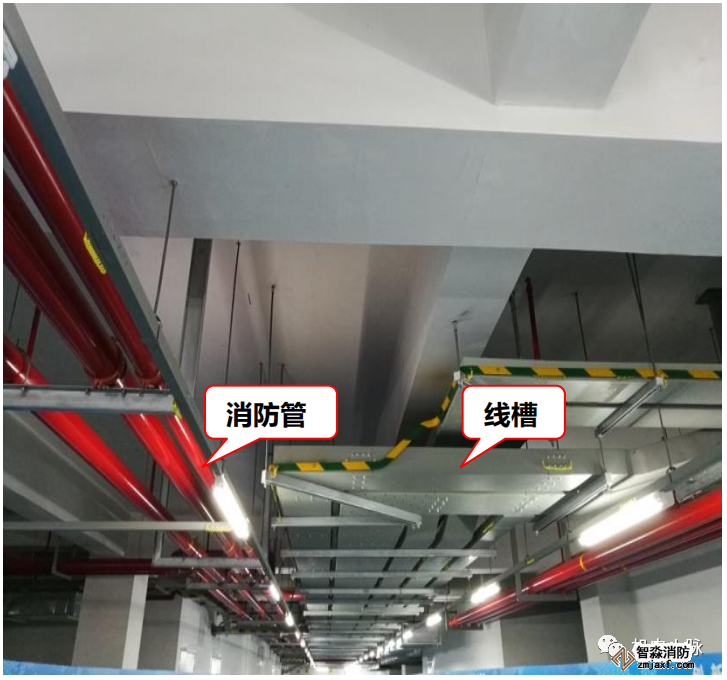

電纜線槽于其他管路上方安裝
圖片
氣體介質管道在上,液體介質管道在下
圖片
圖片
圖片
管道排布規范美觀、支架間距合理、管面干凈油漆光亮
圖片
以系統劃分,空調管道在消防管道下方排布,管道垂直交叉,管道垂直和左右間距合理

 05
管道合理間距原則

圖片
圖片

滿足最小間距后進行密集管道的綜合布置,整齊美觀。綜合布置時需考慮水管外壁、空調水管、空調風管保溫層的厚度。電氣橋架、水管外壁距離墻壁的距離,最小有100mm的距離,直管段風管距墻距離最小150mm,布置時還要考慮無壓管道的坡度。

圖片
圖片
圖片
空調主機房有組織排水,排水順暢不積水,設置規范。
圖片

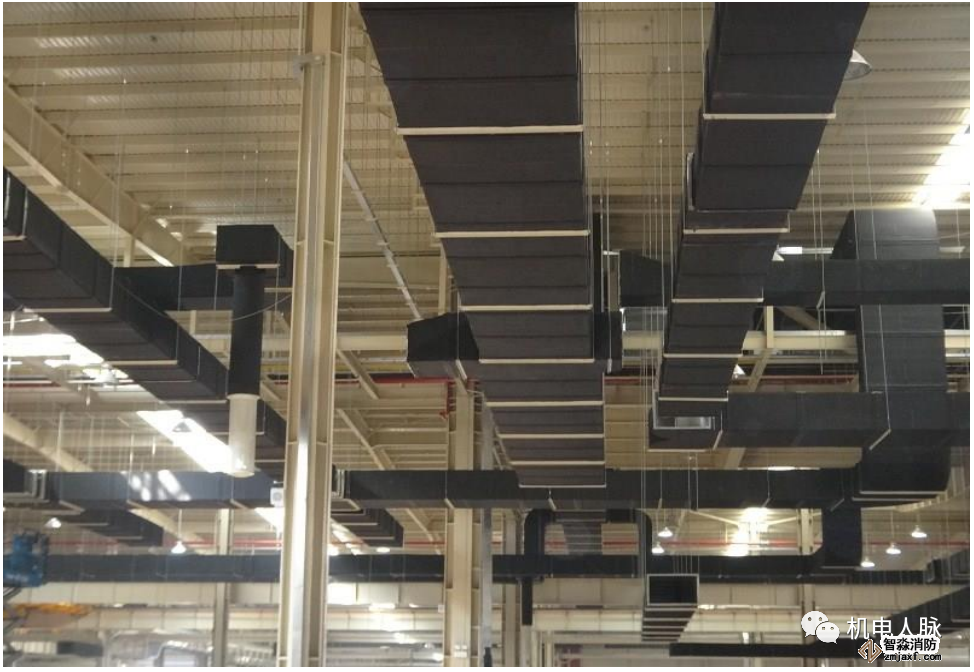

風管布局合理、支架間隔規范、保溫貼實平整美觀

 06
綜合管線的避讓原則

圖片
圖片

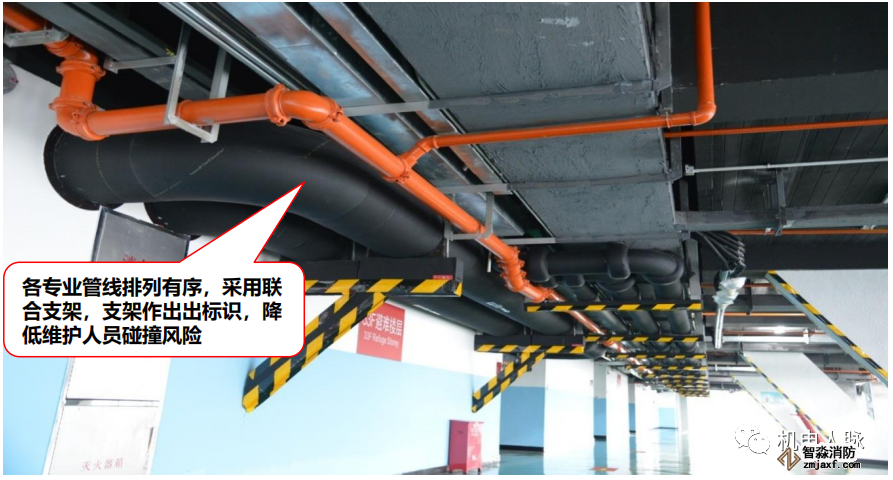

電管、風管、水管依序排布安裝。在管道分層綜合布置時,通常自上而下應為電管、風管、水管,先考慮風管的標高和走向,也要考慮大口徑水管的布置,避免多次交叉,以免產生氣阻、喘震、水擊等問題。交叉時進行合理避讓。

圖片
圖片

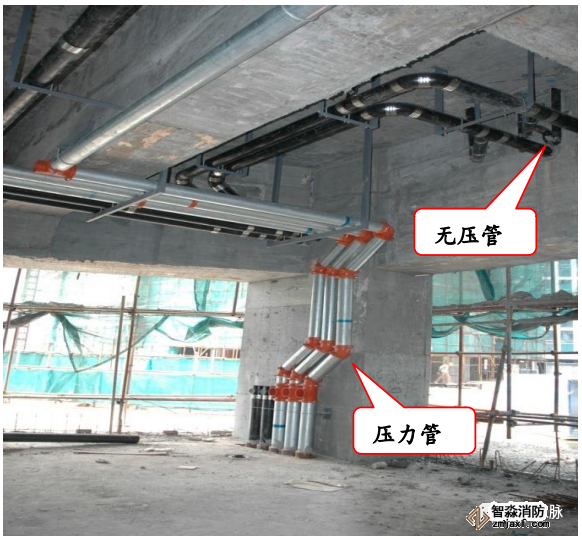

壓力管道讓無壓管,共用支架,完美解決特殊位置的安裝問題。污水、廢水、雨水、空調冷凝水等管道屬于重力流管道,排放雜質多,容易堵塞,要力求水平管線短,避免過多轉彎,管線交叉時將重力流管道對標高的要求作為首要條件予以滿足。
