一、地下防水工程質量控制要點

1、防水混凝土

① 防水混凝土的變形縫、施工縫、后澆帶、穿墻管道埋設件的設置和構造必須滿足設計要求，嚴禁有滲漏。

②防水混凝土結構表面應堅實、平整，不得有露筋、蜂窩等缺陷；埋設件位置應正確。

③防水混凝土結構表面的裂縫寬度不應大于0.2mm，并不得貫通。

④防水混凝土結構厚度不應小于250mm，允許偏差為+15mm、-10mm；迎水面鋼筋保護層不小于50mm，允許誤差±10mm。

2、細部構造

①變形縫、施工縫、后澆帶、穿墻管道、埋設件的細部構造做法必須符合設計要求。

②止水帶中心線應與變形縫中心線重合，止水帶應固定牢靠、平直，不得有扭曲現象。

③穿墻管止水環與主管或翼環與套管應連續滿焊，并作防腐處理。

④接縫處混凝土表面應密實、潔凈干燥，密封材料應嵌填嚴密、粘接牢固，不得有開裂、鼓泡和下塌現象。

3、卷材防水層

①卷材防水層及其轉角處、變形縫、穿墻管道的細部做法必須符合設計要求。底板墊層混凝土平面部位的卷材宜采用空鋪法或點粘法，其他與混凝土結構相接觸的部位應采用滿粘法。

②防水基層必須應牢固，潔凈、平整不得有空鼓、松動、起砂和脫皮現象，鋪貼卷材前應使基層表面干燥，基層含水率小于9%，新作業面施工前先用簡易法測基層含水率，即用1㎡的卷材覆蓋4h后察看凝結水情況，若無凝結水即可進行卷材的鋪貼。卷材防水層的基層基層陰陽角處應做成圓弧形，圓弧半徑不小于50mm。

③卷材防水層的搭接縫寬度，短邊150mm、長邊100mm，允許誤差-10mm，搭接縫應粘接牢固，密封嚴密，不得有皺折，翹邊、鼓泡等缺陷。

④側墻卷采防水層的保護層與防水層應粘接牢固，結合緊密，厚度均勻一致。在立面與平面的轉角處，卷材的接縫應留在平面上，距立面不應小于600mm；陰陽角處找平層應做成圓弧或45°（135 °）角，并應增加1層相同的卷材，寬度不宜小于500mm。點擊>>工程資料免費下載

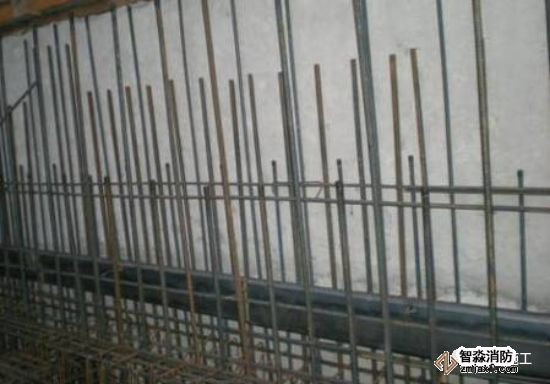

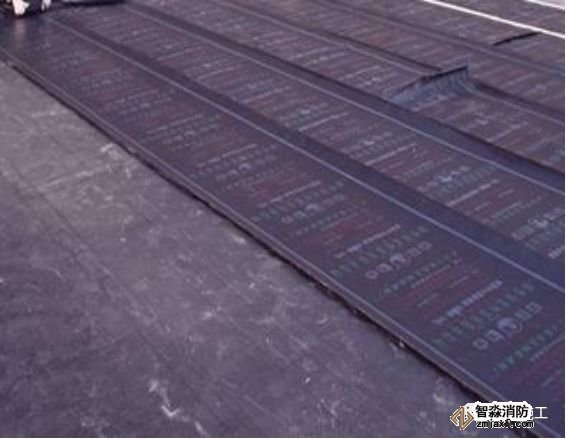

二、卷材防水鋪貼順序

工藝說明：

1、先鋪貼陰陽角等部位的加強層，在將地坑、后澆帶等處的防水卷材鋪貼完畢厚再鋪大面。先鋪平面，后鋪立面，交叉處應交叉搭接。

2、墻體豎向鋼筋搭接范圍必須保證有三道水平筋通過，墻體水平鋼筋搭接范圍內必須保證有三道豎向筋通過。

3、接槎處理到位，接縫平實。

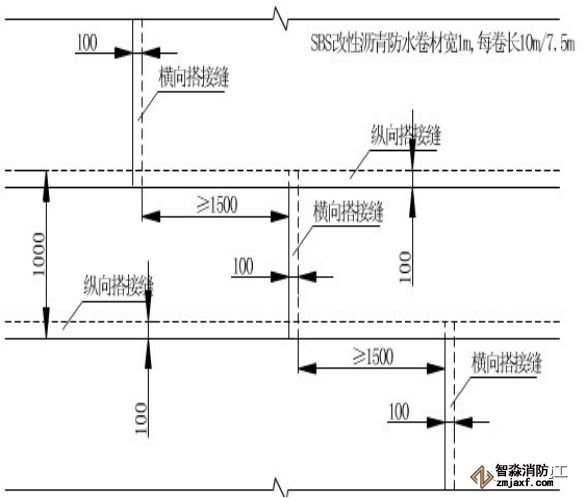

三、底板及防水卷材錯槎接縫

工藝說明：

同一層相鄰兩幅卷材的橫向接縫，應彼此錯開1500mm以上，避免接縫部位集中。上下層及相鄰兩幅卷材要錯開，防水卷材的短邊和長邊（橫縫和縱縫），其搭接寬度均不應小于100mm。立面與平面的轉角處、卷材的接縫應留在結構板的平面上，距離立面應不小于600mm。

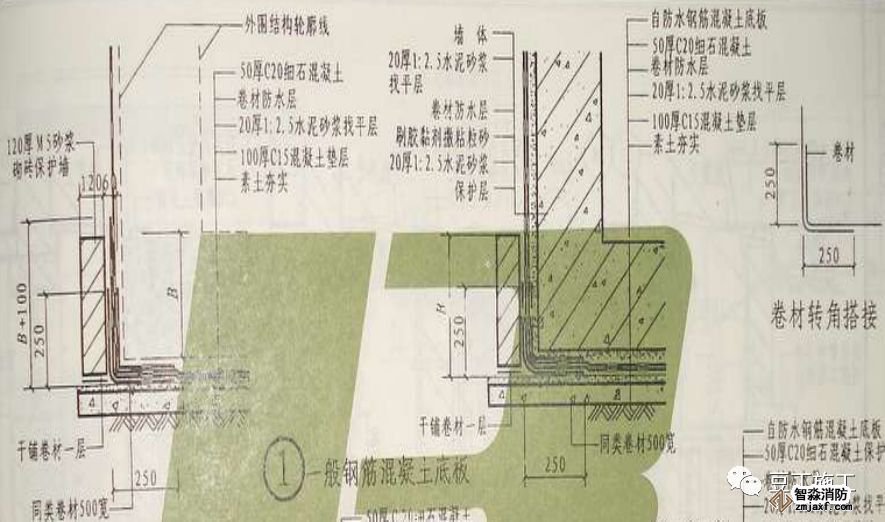

四、底板及地下室外墻防水

其中防水層改為4mm厚-20度SBS防水卷材（滿鋪），保護墻采用120厚磚砌體（筏板外邊緣采用240厚磚砌體做為模板用）。原設計基礎墊層上部的20厚水泥砂漿找平層取消，改為100厚C20砼表面撒1:1干水泥砂找平壓光。筏板外邊緣磚砌體磚模處增加一道4mm厚-20度SBS防水卷材。

其中防水層改為4mm厚-20度SBS防水卷材（滿鋪），保護墻采用120厚磚砌體（筏板外邊緣采用240厚磚砌體做為模板用）。原設計基礎墊層上部的20厚水泥砂漿找平層取消，改為100厚C20砼表面撒1:1干水泥砂找平壓光。筏板外邊緣磚砌體磚模處增加一道4mm厚-20度SBS防水卷材。

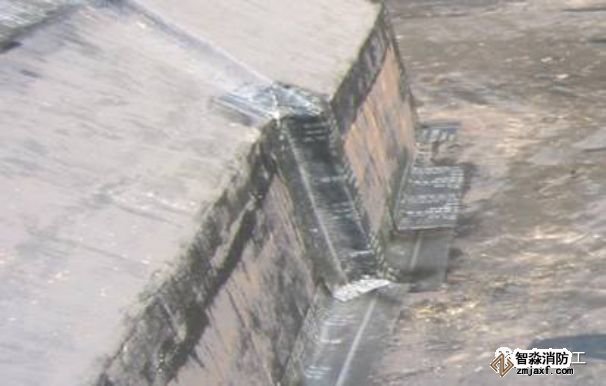

五、卷材轉角搭接做法

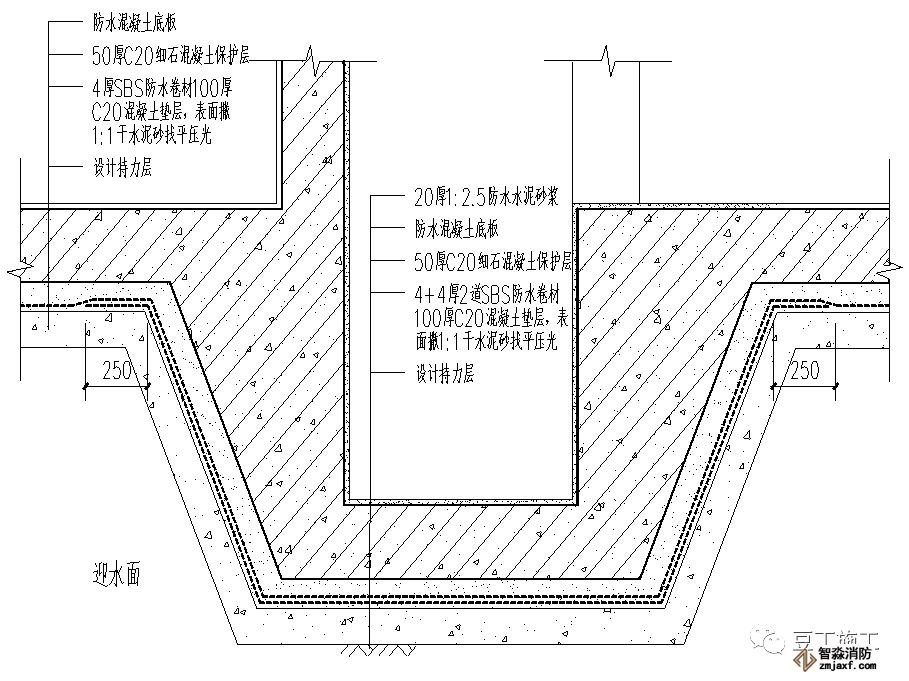

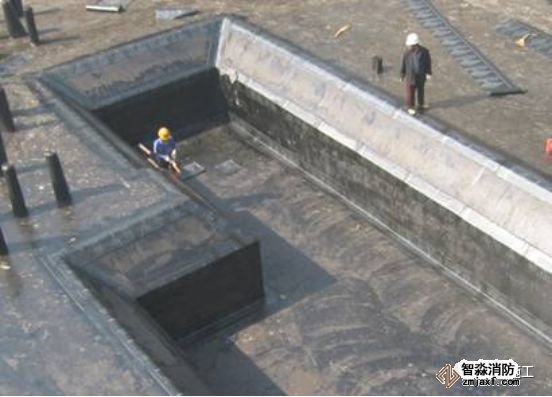

六、電梯井、集水坑防水

其中卷材防水層改為兩道4mm厚-20度SBS防水卷材（滿鋪），原設計基礎墊層上部的20厚水泥砂漿找平層取消，改為100厚C20砼表面撒1:1干水泥砂找平壓光。

電梯井坑、集水坑內墻面防水做法：a、基層；b、20厚1:2.5水泥砂漿找平壓光；c、1.2厚JS防水涂膜防水；d、20厚1:2.5水泥砂漿找平壓光。

點擊>>工程資料免費下載

工藝說明：

電梯井、積水坑基層陰陽角必須做成≥ 50mm的圓弧或45°（135 ° ）八字角，陰陽角、立面內角、外角及施工縫處均做500mm寬的附加層。建議電梯井、積水坑斜面的第二層防水卷材采用帶有砂粒的，以便于防水保護層的施工。

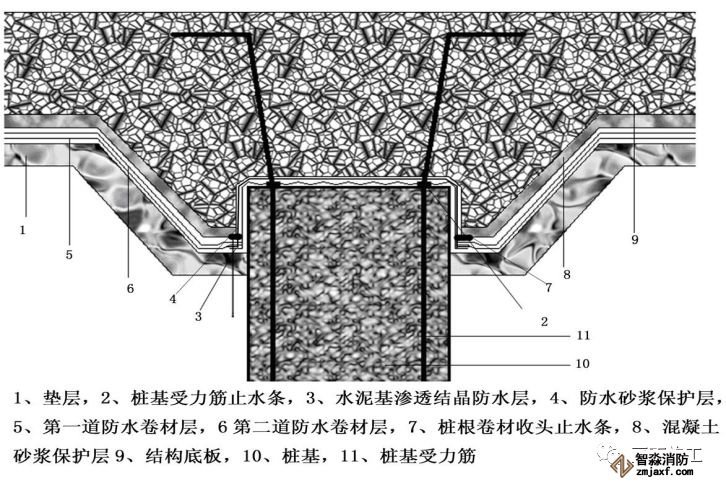

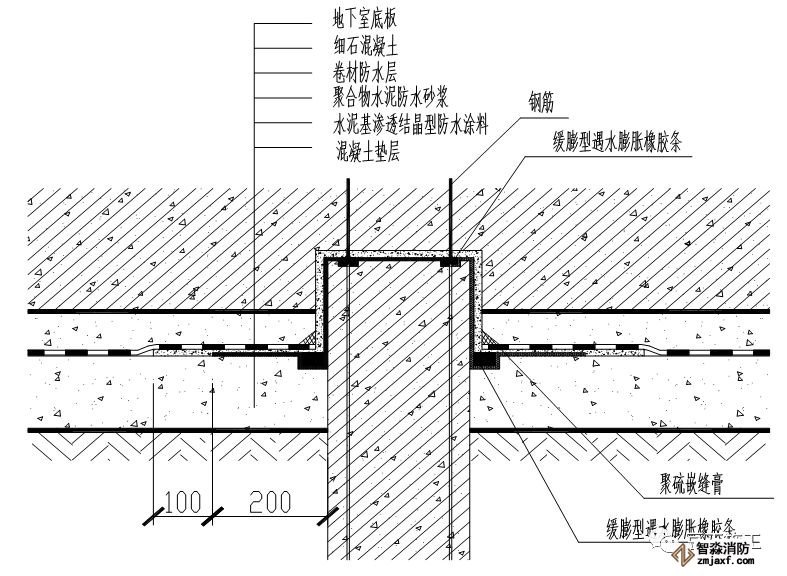

七、樁頭防水

工藝說明：

在樁頭、樁側及樁側外圍200mm范圍內墊層的表面涂刷水泥基滲透結晶型防水涂料，在樁頭根部及樁頭鋼筋根部凹槽內埋設遇水膨脹橡膠條，在樁頂、樁側及樁側外圍300mm范圍內墊層上表面5mm厚聚合水泥防水砂漿。待基層達到卷材施工條件時進行大面積防水卷材施工，卷材施工完畢后在樁側與卷材接縫處嵌聚硫嵌縫膏。

八、底板后澆帶防水

后澆帶增加一道4mm厚-20度SBS防水卷材。

工藝說明：

底板后澆帶處先做防水卷材附加層，再大面卷材防水卷材。在綁扎底板鋼筋時，用附加鋼筋將橡膠止水帶固定在底板后澆帶的中間。

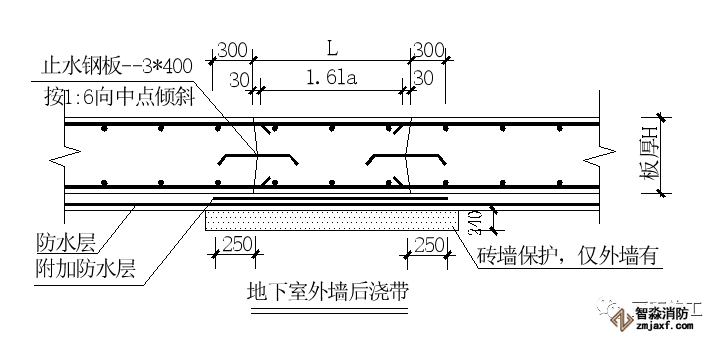

九、外墻后澆帶防水

工藝說明：地下室外墻后澆帶在做防水施工前，內側的卷材保護層先施工。鋪貼外墻卷材時，先在剪力墻外側鋪一層防水加強層，然后大面卷材直接鋪過與之蓋板。綁扎墻體鋼筋時，用附加筋將止水鋼板固定墻體中間。

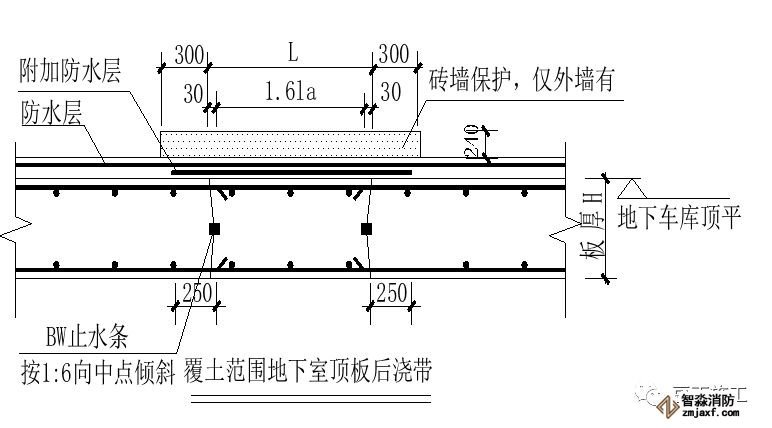

十、地下室頂板后澆帶

室外地下室頂板防水做法：a、現澆砼板b、20厚1:3水泥砂漿找平壓光；c、兩道4mm厚-20度SBS防水卷材（滿鋪）；d、無紡布隔離層一道；e、80厚C20砼保護層找平壓實。

工藝說明：地下室頂板后澆帶在做防水施工前，內側的卷材保護層先施工。鋪貼頂板卷材時，先在頂板外側鋪一層防水加強層，然后大面卷材直接鋪過與之蓋板。綁扎墻體鋼筋時，用附加筋將BW止水條固定墻體中間。

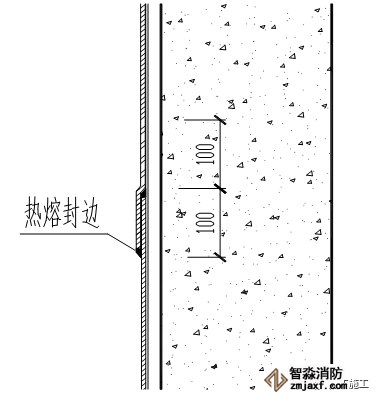

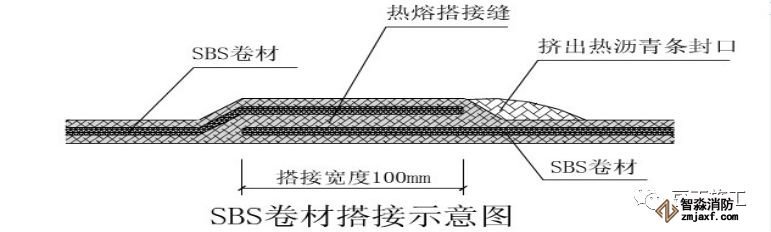

十一、外墻防水卷材搭接

工藝說明：

1、鋪貼外墻卷材之前，應先將接槎部位的卷材揭開，并將其表面清理干凈，如卷材有局部損傷，應及時進行修補后方可繼續施工，兩層卷材應錯槎接縫，錯開距離不得小于350㎜，上層卷材應蓋過下層卷材。兩幅卷材的搭接長度，長邊與短邊均應不小于100mm。　點擊>>工程資料免費下載

2、接縫處理：用噴燈充分烘烤搭接邊上層卷材底面和下層卷材上表面瀝青涂蓋層，必須保證搭接處卷材間的瀝青密實熔合，且有熔融瀝青從邊端擠出，形成寬度約2mm的勻質瀝青條，達到封閉接縫口的目的。

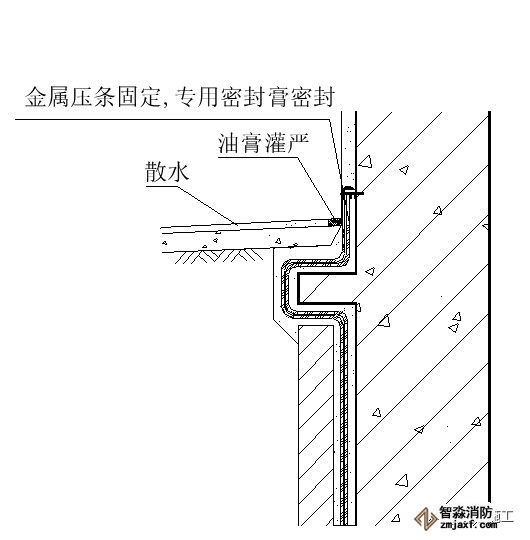

十二、外墻散水防水

工藝說明：

防水收口位置設置在距室外散水150mm處，末端先用3mmX25mm金屬壓條鋼釘固定（間距200mm），用鋼釘固定后再用密封膠將上口密封。散水與外墻之間預留30mm寬的縫隙，采用嵌縫油膏灌嚴。

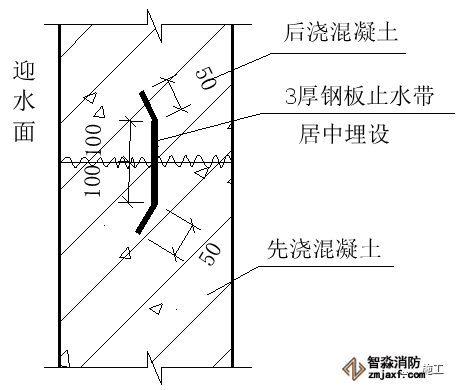

十三、施工縫止水鋼板

工藝說明：

1、止水鋼板中心點距離筏板頂面300cm。

2、鋼板的凹面應朝向迎水面，轉角處止水鋼板應做成45°角。止水鋼板居中布置。橡膠止水帶及鋼板橡膠止水帶做法同上。

3、迎水面施工縫處增加附加防水層一道寬400cm。

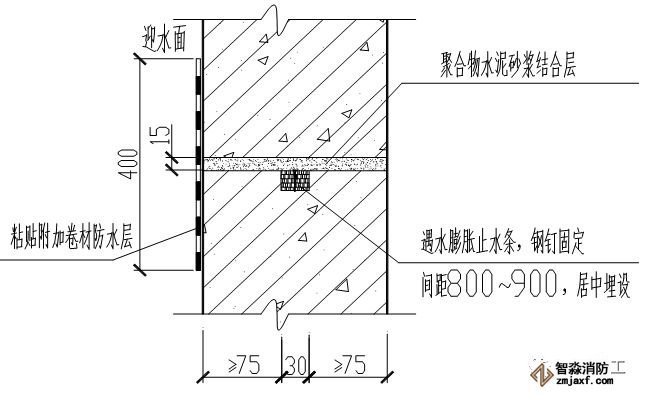

十四、施工縫止水條

工藝說明：

1、BW止水條中心點距離筏板頂面300cm。

2、在澆筑混凝土?xí)r，在施工縫部位埋植30㎜×10㎜木條，沿墻厚居中留置出寬30 ㎜、深10 ㎜通長凹槽，混凝土接縫前將止水條放入凹槽內，用水泥釘固定。遇水膨脹止水條應具有緩脹性能，7d膨脹率不應大于低膨脹率的60%。

3、迎水面施工縫處增加附加防水層一道寬400cm。

十五、墻體豎向施工縫止水帶

工藝說明：

1、橡膠止水帶中心點距離筏板頂面300cm。

2、在支設結構模板時，把止水帶的中間夾于木模上，同時將木板釘在木模上，并把止水帶的翼邊用鋼絲固定在側模上，然后澆筑混凝土，待混凝土達到一定強度后，拆除端模，用鋼絲將止水帶另一翼邊固定在側模上，再澆筑另一側的混凝土。

3、迎水面施工縫處增加附加防水層一道寬400cm。

十六、剛性穿墻管迎水面防水

十七、翼環式管道穿墻詳圖

十八、群管穿墻防水構造

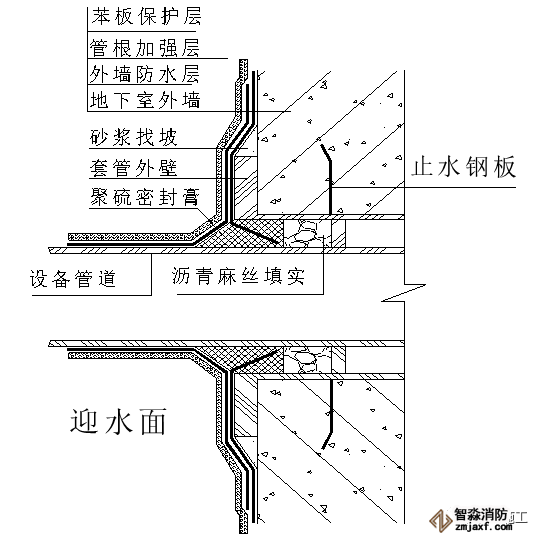

十九、柔性穿墻管迎水面防水

工藝說明：

在進行大面積防水卷材鋪貼前，應先穿好帶有止水環的設備管道（止水環外徑比套管內徑小4mm）,并固定好，設備管道與套管之間的縫隙先填塞瀝青麻絲，再填塞聚硫密封膏 ，將防水卷材收口嵌入設備管道與套管之間的縫隙，再用聚硫密封膏灌實，最后做一層矩形加強層防水卷材。穿墻管與內墻角凹凸部位的距離應大于250mm，管與管的間距應大于300mm。

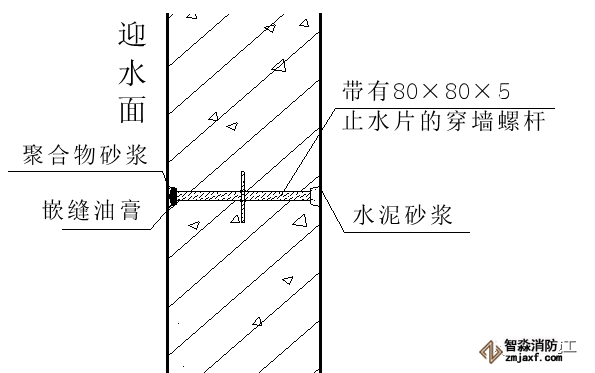

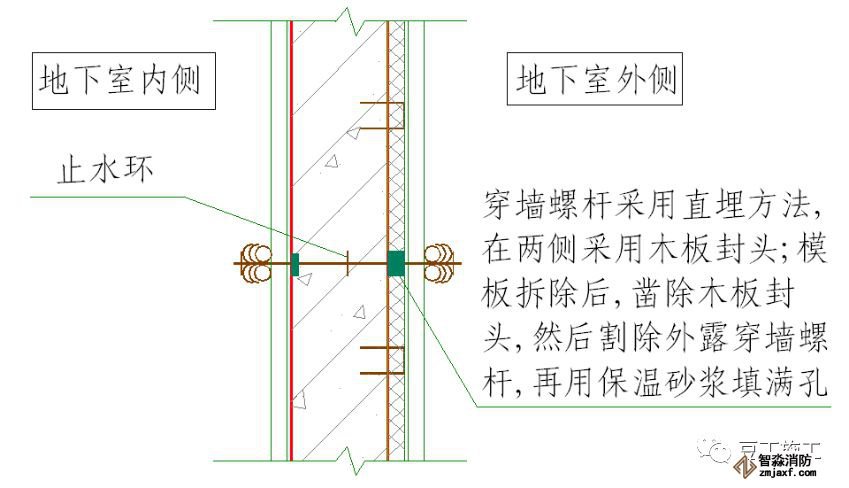

二十、螺栓孔眼處理

工藝說明：

拆模后將預埋的墊塊取出，沿混凝土結構邊緣將螺栓割斷，對割斷處進行涂刷防銹漆處理后，嵌入防水油膏（嵌入2/3），最后用聚合物砂漿將螺栓眼抹平。

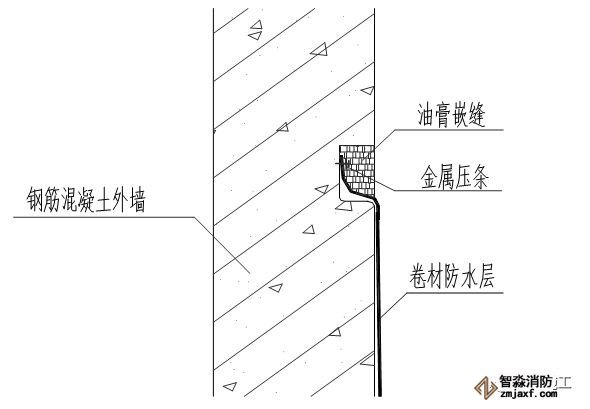

二十一、卷材防水層封邊

工藝說明：

防水收口位置設置在距室外散水下150mm處，澆筑墻體混凝土?xí)r應預留凹槽，防水末端先用3㎜×25㎜，金屬壓條鋼釘固定（間距500㎜再用密封膏封閉。

工藝說明：

防水收口位置設置在距室外散水下150mm處，澆筑墻體混凝土?xí)r應預留凹槽，防水卷材施工時，將防水卷材端部壓在凹槽中，待室外散水施工完再用密封膏將凹槽及散水與外墻縫隙灌嚴。

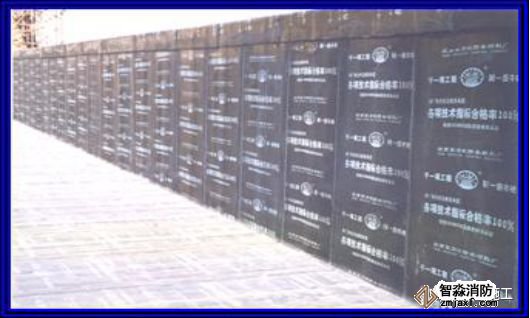

二十二、保護墻構造

工藝說明：

保護墻輪廓盡量平直，保護墻每隔5--8米及轉角處必須留縫。

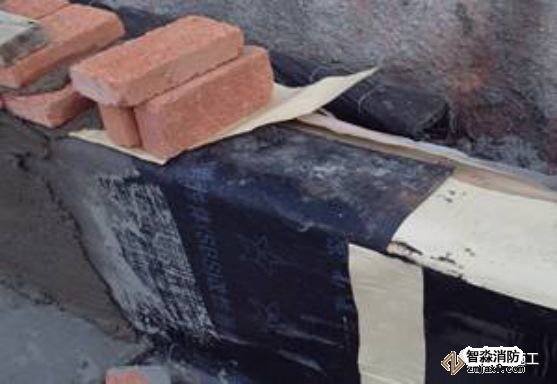

二十三、卷材防水層甩槎

工藝說明：

從底板折向立面的卷材與永久保護墻的接觸部位，采用空鋪法施工。2層卷材接槎部位先甩出搭接長度350mm、500mm（超過第一道施工縫），頂端臨時用石灰砂漿砌四皮磚固定。待結構墻體做外防外貼卷材防水層時，分層錯槎接縫。

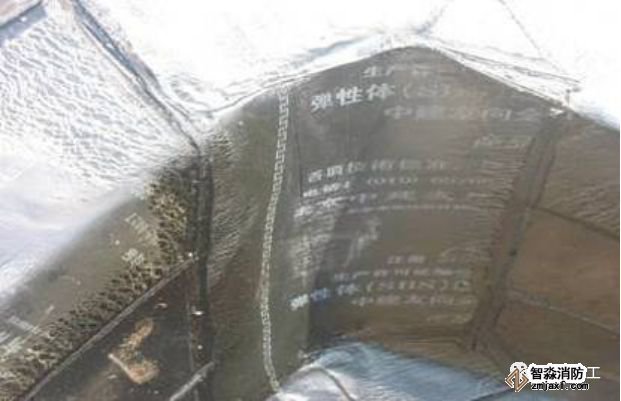

二十四、卷材防水層平面陰陽角

工藝說明：

平面陰陽角附加層卷材按上圖所示形狀的下料和裁剪。附加層卷材鋪貼時，不要拉緊，要自然松鋪，無皺折即可。

二十五、卷材防水層三面陰角

工藝說明：

三面陰角附加層卷材按上圖所示形狀的下料和裁剪。附加層卷材鋪貼時，不要拉緊，要自然松鋪，無皺折即可。

二十六、外墻陽角防水

工藝說明：

外墻防水基層必須平整、牢固，表面塵土、砂層等雜物清掃干凈，且不得有凹凸不平、松動空鼓、起砂、開裂等缺陷；表面的陽角處，均應做成圓弧形或鈍角，陽角圓弧半徑為50mm，陽角部位加鋪一層卷材加強層，加強層采用聚酯氈胎體加厚的SBS防水卷材，加強層過角線兩層各不小于250mm。
