海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感

一、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感概述

      海灣JTY-GM-GSTN9811(Ex)/WIS 點型光電感煙火災探測器（以下簡稱探測器），本探測器由感煙探頭和安全柵兩部分組成，其中感煙探頭是采用紅外散射原理研制而成的點型光電感煙火災探測器，安全柵為隔爆型安全柵，外殼為鋁合金材料，具有很好的機械強度，安裝使用方便。

      探測器防爆性能符合 GB/T 3836.1-2021《爆炸性環境 第 1 部分：設備 通用要求》及 GB/T3836.2-2021《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》和《GB/T 3836.4-2021 爆炸性環境 第 4 部分：由本質安全性“i”保護的設備》標準的要求，同時還滿足 GB 4715-2005《點型感煙火災探測器》中的各項要求。

       探測器適用于ⅡB、ⅡC 類爆炸性氣體環境的 1 區和 2 區，不適用于 0 區及煤礦井下環境，可用于戶外，需根據現場環境選用。

二、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感技術特性

1. 使用環境：

溫 度：-40℃～+55℃

相對濕度≤95%，腔體內部不凝露

2. 工作電壓：總線電壓 24V

電壓允許范圍：16～28V

3. 監視電流≤4.1mA ,報警電流≤4.3mA

4. 回路帶載能力：線芯截面不小于 1.5mm2雙絞線，長度 1000m，不超過 70 只

5. 外形尺寸：274mm×176mm×103mm

6. 防護等級：IP65（隔爆部分）/IP54(本安部分)

7. 殼體材料和顏色：金屬/紅色（隔爆部分）；塑料/白色（本安部分）

8. 重量：約 1.3kg

9. 安裝孔距：149~156mm

10. 執行標準：GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021、GB 4715-2005

11. 防爆標志：Ex db ib IIC T6 Gb

12. 防爆合格證號：CE23.7254

三、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感結構特征

外形尺寸示意圖如圖 1 所示：

四、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感安裝與布線

警告：安裝設備之前，請切斷回路的電源。

1. 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

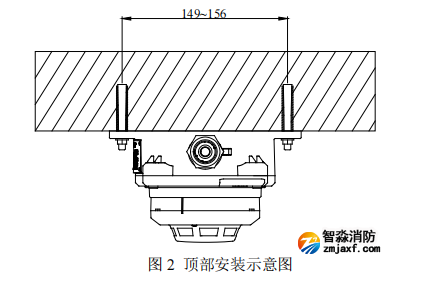

2. 探測器安裝在場所的頂部，使用兩個 M6×60 的膨脹螺栓直接固定在頂部，并確認固定牢固。

參見示意圖 2

3. 接線端子

探測器安全柵底座內置 3 個兩位接線端子，接入的總線與內置的電器連接線串聯連接，其中 Z1Z2 連接控制器總線，接地端子連接地線。

4. 布線要求：

連接的電纜應使用銅芯多股導線的電纜，在 1 區和 2 區，線芯截面應不小于 1.5mm2，電纜外徑φ7mm-φ8mm

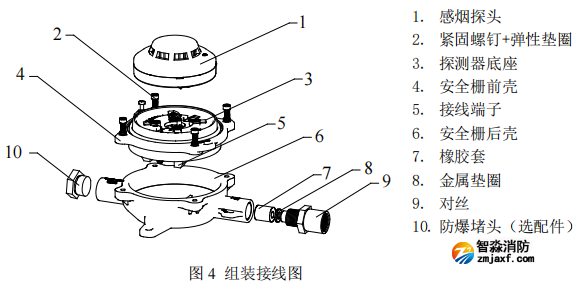

5. 組裝接線，參見示意圖 4

本探測器可以雙端接線，接線步驟如下：

1. 從包裝中取出附件袋，打開附件袋（附件袋中包括對絲 2 個，橡膠套 2 個，金屬墊圈 2 個，緊固螺釘 4 個，彈性墊圈 4 個），打開安全柵的前殼。

2. 將電纜線依次穿過對絲、金屬墊圈、橡膠套，電纜需預留出適合的接線長度。

3. 將橡膠套、金屬墊圈、對絲連同電纜一同旋進安全柵殼體，準備接線。

4. 將電纜芯剝去外皮留出金屬導線 5mm，將電纜的金屬線頭與上蓋內的接線端子相連接（見圖 3）。整理電纜，使位置長度適合，然后用扳手將對絲擰緊。

5. 確認本探測器是否需要串聯使用，如是串聯使用需雙向接線時，將電纜線按以上方法從安全柵兩端分別接入并旋緊；如本探測器不需要串聯雙向接線時（比如產品在線路的最末端），安全柵另一側進線端必須拆下對絲并用防爆堵頭（選配件）旋牢。

6. 接線完成后，扣上安全柵前殼。將緊固螺釘穿過彈性墊圈，旋緊緊固螺釘，從安全柵外接地螺釘接入保護地。

7. 檢查安全柵電纜壓緊對絲、防爆堵頭和緊固螺釘，需要旋牢。

8. 待安全柵安裝牢固后，將探頭底部對正底座順時針旋轉，即可將探頭安裝在底座上。

五、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感測試

警告：待全部設備都安裝完畢后再接通系統電源。

1. 探測器安裝結束后或每次定期維護保養后必須進行測試。

2. 測試內容：

注冊：確認安裝與布線正確之后，通過連接的控制器進行在線設備注冊，核對已安裝的探測器數量與控制器注冊到的探測器數量是否一致。

模擬火警：注冊測試后，任選一探測器，人為使它滿足火警條件，驗證探測器是否正常報火警。

3. 測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。

4. 在測試過程中不合格的探測器按“常見故障及維修”及“維護保養”進行處理，然后再進行測試，如仍不能通過測試，則應返廠維修。

注意：首次測試時應取下防塵罩，正常運行前應安裝防塵罩，防止灰塵進入。

六、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感使用及操作

本探測器的編碼方式為電子編碼，該編碼方式簡便快捷，現場編碼時可利用本公司生產的電子編碼器進行，編碼時將電子編碼器與探測器的總線端子接好，即可以進行地址碼的寫入和讀出。

1. 地址碼的寫入

a) 打開電子編碼器電源。

b) 輸入地址碼（1-242），按下“編碼”鍵，屏幕上將顯示一個“P”，表明相應的地址碼已被寫入，按下“清除”鍵返回。

c) 若編碼失敗，則顯示錯誤信息“E”，按下“清除”鍵，顯示“0”，可重新進行操作。

2. 地址碼讀出

a) 打開電子編碼器電源，按下“讀碼”鍵，屏幕上將顯示設備的地址碼。

b) 若讀碼失敗，屏幕上將顯示錯誤信息“E”，按“清除”鍵清除，可重新進行操作。

七、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感常見故障及維修

發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察線路板是否有虛焊、燒焦等異常現象。

對于有故障的安全柵線路板，不得修復重用，應予以更換。

探測器在使用過程中，可能出現的故障現象及維修辦法歸納如下：

1. 總線短路故障：檢查總線端子是否與地短接。

2. 誤報火警：檢查迷宮是否過臟。

八、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感維護保養

1. 探測器應在即將調試前方可安裝，安裝前應妥善保管；并采取相應的防塵、防潮、防腐蝕措施。

2. 探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。

3. 探測器每年至少清潔一次，以保證系統的正常運行。

4. 工程上如發現探測器有經常性誤報的現象，則應對迷宮進行清洗，必要時，可更換迷宮。

清洗迷宮步驟：

a) 首先用手捏住迷宮體兩側輕輕搖動將其拔下。

b) 用鑷子夾住酒精棉球仔細清洗迷宮體內腔，注意不要將棉絮留入迷宮體內。

c) 安裝好迷宮體。

5. 探測器在進行清潔之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。

同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

6. 探測器清潔后，將探測器重新安裝好，然后進行測試。

7. 每半年應進行一次模擬火警試驗，測試探測器是否工作正常。

九、海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感報廢

       產品報廢應按 GB 29837-2013《火災探測報警產品的維修保養與報廢》執行。火災探測報警產品使用壽命一般不超過 12 年，可燃氣體探測器中氣敏元件、光纖產品中激光器件的使用壽命不超過 5 年。產品達到使用壽命時一般應報廢。若繼續使用，產品的使用或管理方應按上述標準的有關要求每年進行檢測和試驗，并進行系統性能測試。所有檢測、試驗和測試結果均合格后方可繼續使用。

十、 海灣JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器 隔爆煙感注意事項

1. 產品僅應被安裝在產品安裝使用說明書所明示規定的使用環境，不適用于有腐蝕性物質的場所（包括使用磷化鋁殺蟲劑的煙草倉庫）。產品不可被安裝在對設備有特殊認證要求的環境或場所（包括但不限于船舶、飛機、火車、機動車等交通工具）。如有特殊需求，請聯系本公司相應銷售人員。

2. 應嚴格按照有關爆炸危險場所安全規定進行安裝與維修。

3. 嚴禁在現場帶電開蓋。

4. 外殼應接地良好。
