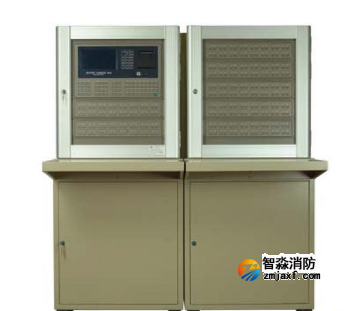

1、回路板設置：8塊回路板組成一個8回路的單元。在每個8回路單元上，有塊回路通訊板，上面有4個插接塊座用來確定其回路號。在4個插接塊座上，全部不插插接塊（0000）為第一單元（自左到右1、2、4、8），對應1～8回路；（1000）為第二單元，對應9～16回路，以此類推。

2、手動直接控制裝置設置：在每個16點手動直接控制裝置單元上，有1個4位撥碼開關用來確定其手動直接控制裝置的單元號。該撥碼開關為ON有效。（0000）為手動直接控制裝置的第1單元，對應點號：1～16。（0001）為手動直接控制裝置的第2單元，對應點號：17～32。……。（1110）為手動直接控制裝置的第8單元，對應點號：113～128號。

3、火災顯示盤設置：火災顯示盤型號為JB-YX-9601。火災顯示盤的具體用法詳見火災顯示盤使用說明書。JB-YX-9601型火災顯示盤有兩種使用方式：系統型和回路型。系統型層顯回路號為73，最多252臺。回路型層顯作為一個探測點，帶在回路上。每回路最多可帶8臺回路型層顯。

　　（1）．系統型或回路型層顯的地址號，都可以通過層顯內部“地址設置”菜單來設定。

　　（2）．在控制器編程菜單“屬性配置”中，層顯盤號、點號以及漢字位置只要修改過，就必須要在“層顯數據”編程菜單中，按回路號逐個進行新的數據傳送，對系統型層顯的修改方能有效。

　　（3）．回路型層顯作為回路上一個探測點處理，它重復顯示的點號由該回路型層顯上進行編程操作。有關回路型層顯的編程操作，詳見“回路型層顯使用說明書”。

4、接口設置：（2個RS-232對外接口、2個RS-485對內接口和1個CAN總線聯網接口）

　　（1）．CRT系統：用COM1接口，對外有專用接線端子。（9芯插座2-RXD、3-TXD、5-GND）。

　　（2）．保留接口：用COM2接口，對外有專用接線端子。（9芯插座2-RXD、3-TXD、5-GND）。

　　（3）．滅火系統：用RS-485接口，內部連線。

　　（4）．層顯系統：對外接線PS+、PS-。

　　（5）．組網方式：用CAN總線通訊，需配置CAN聯網板。用于集中－區域網絡系統聯網。
