本文介紹的是松江云安J-XAPD-02A-B防爆消火栓按鈕的安裝布線，供用戶方便在安裝使用時做參考所用。

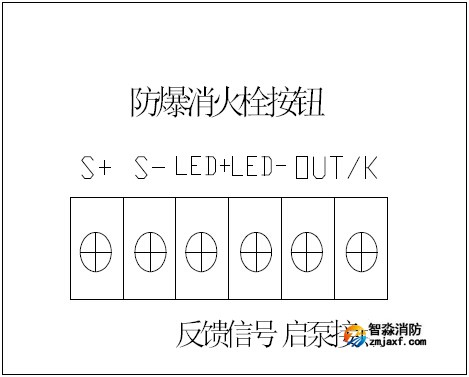

J-XAPD-02A-B防爆消火栓按鈕端子圖
將J-XAPD-02A-B按鈕的面板從按鈕的防爆殼體上取下，最后松開按鈕防爆外殼的緊固螺絲，打開隔爆腔，按照端子圖的接線方法接好按鈕，【S+、S-】接火災報警控制器的回路總線，【LED+、LED-】接消防泵啟動后的點燈反饋信號，【OUT/K】接消防泵啟動。連線接好后，寫入地址號，地址號唯一，不得重號。最后將按鈕的防爆上蓋裝好，緊固螺釘應均勻擰緊，注意防爆閉合面不要夾雜導線或其它異物。

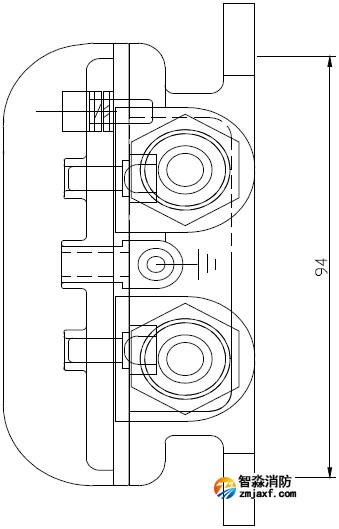

J-XAPD-02A-B防爆消火栓按鈕結構圖
松江云安J-XAPD-02A-B型防爆消火栓按鈕為壓下式帶自鎖，需要人工報警時，用力將按鈕前面盤的有機玻璃壓下，按鈕即可向報警控制器發出報警信號；如需對已按下的按鈕進行復位操作，可將復位鑰匙插入復位孔中，即可實現復位，此結構方式具有很好的防誤動性及可恢復性特點。
