青鳥消防產品接線圖重磅來襲！
本期為大家帶來火災自動報警系統中常規探測報警設備（火災探測器+手動火災報警按鈕）的接線示意圖。
火災探測器

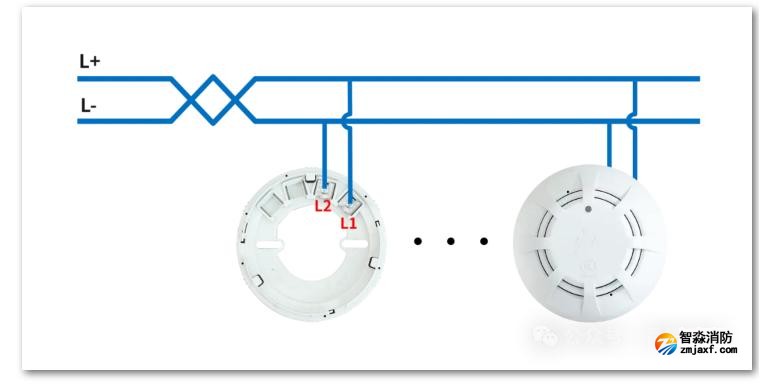

JTY-GD-JBF5100A、JTY-GD-JBF5100C
點型感溫火災探測器
JTW-ZD-JBF5110A、JTW-ZD-JBF5110C
點型復合式感煙感溫火災探測器

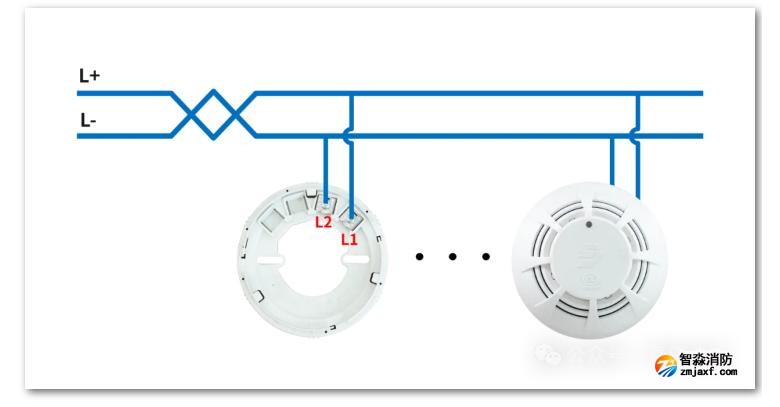

JTF-GOM-JBF5000C

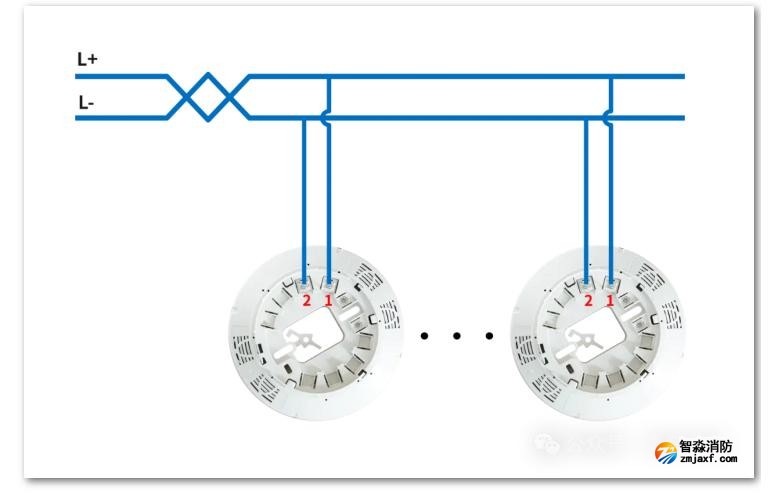

蜂鳴底座JBF-VB4302B

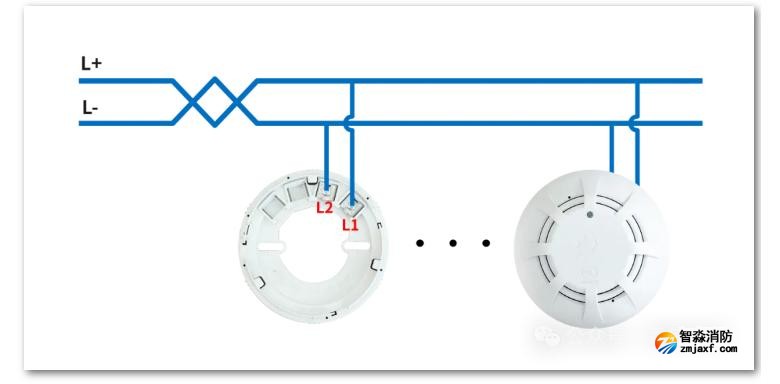

點型家用感煙火災探測器JBF5102

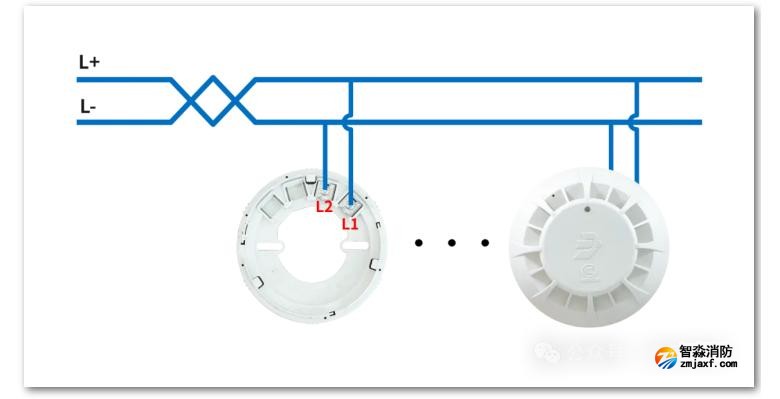

點型家用感溫火災探測器JBF5112
線型光束感煙火災探測器JTY-H-JBF4382C

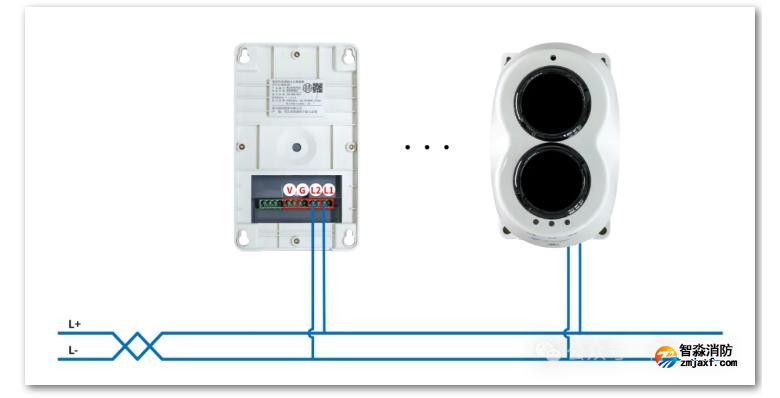

二線

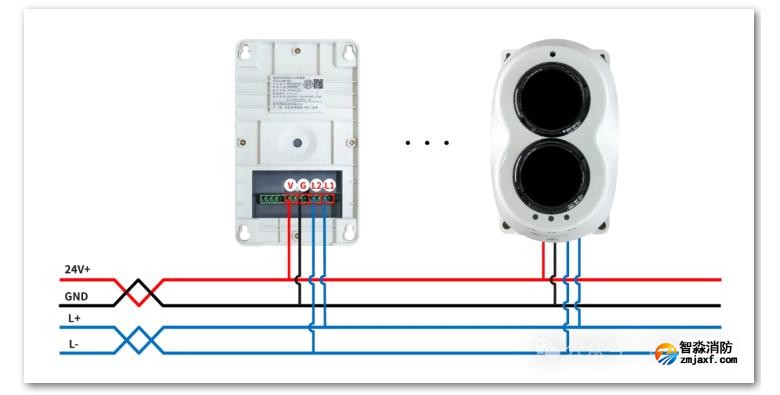

四線
手動火災報警按鈕
手動火災報警按鈕

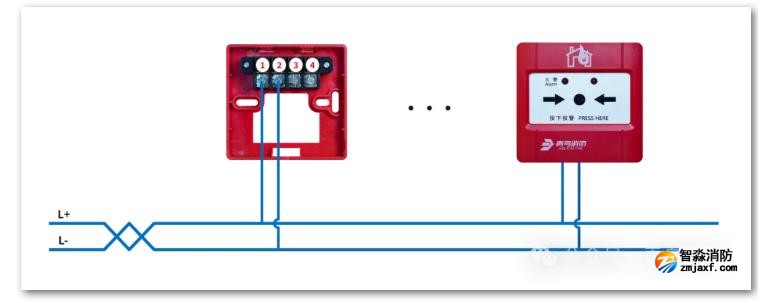

J-SAP-JBF5121、J-SAP-JBF5121C
手動火災報警按鈕

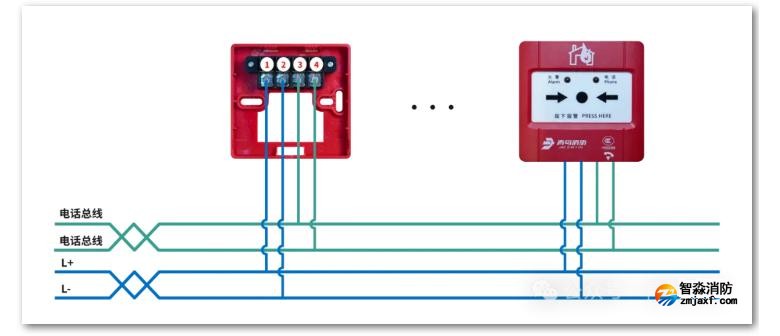

J-SAP-JBF5121-P、J-SAP-JBF5121C-P
手動火災報警按鈕J-SAP-JBF4121B

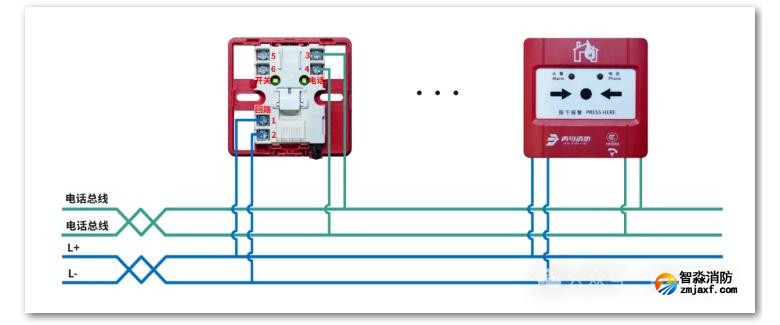

手動火災報警按鈕J-SAP-JBF4121B-P
